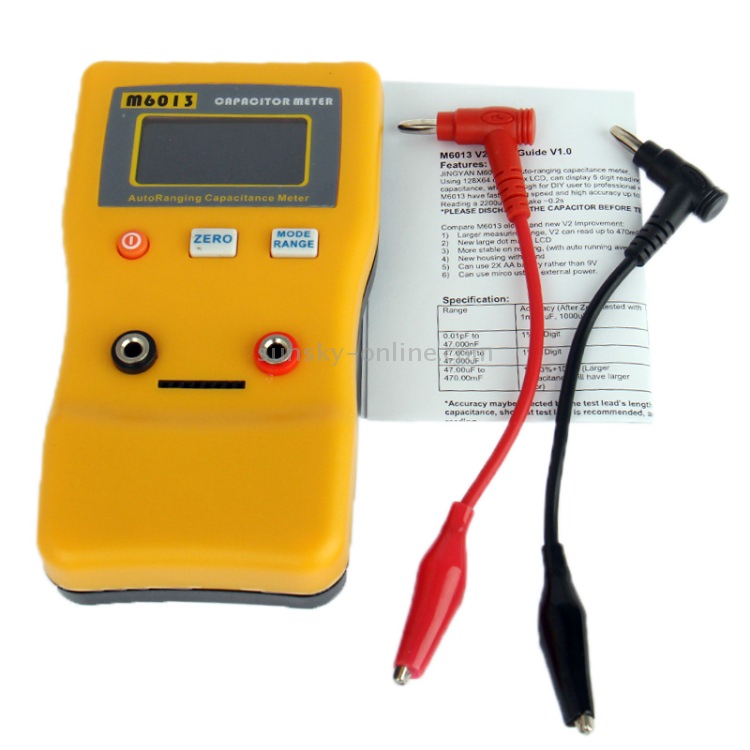

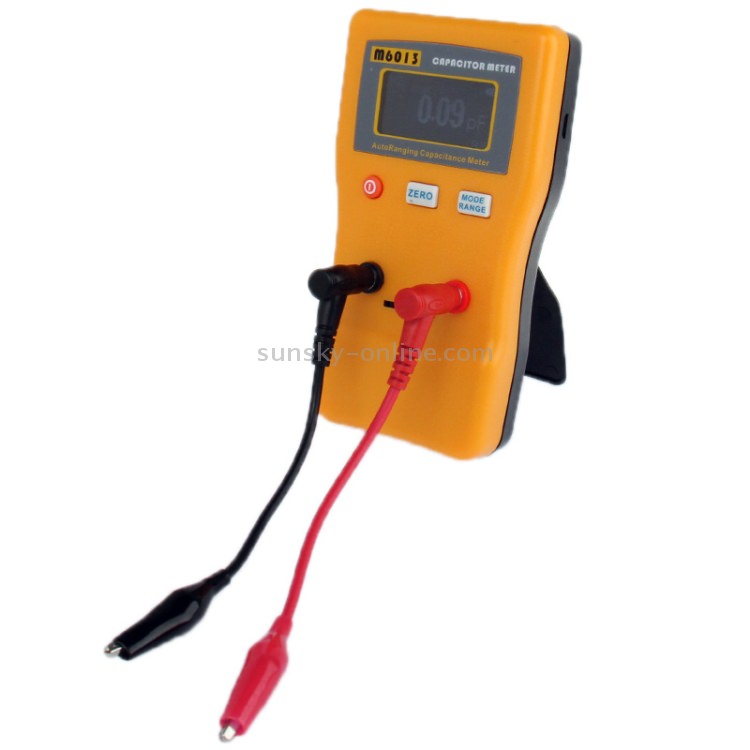

M6013 Цифровой измеритель емкости конденсатора с автоматическим диапазоном измерения Крышка от 0,01 пФ до 47 мФ

Особенности:

JINGYAN M6013 V2 Измеритель емкости с автоматическим выбором диапазона.

Используя матричный ЖК-дисплей 128X64, можно отображать 5-значные показания, большой диапазон измерения емкости от 0,01 пФ до 470 мФ (470000 мкФ), что достаточно для использования пользователем DIY или профессиональным инженером.

M6013 обладают высокой скоростью считывания и высокой точностью до 1%.

Чтение 2200 мкФ занимает всего ~ 0,2 с.

ПОЖАЛУЙСТА, РАЗРЯДИТЕ КОНДЕНСАТОР ПЕРЕД ТЕСТИРОВАНИЕМ.

Сравните старые версии M6013 V1 и новые улучшения V2:

1) Большой диапазон измерения, V2 может считывать до 470 мФ

2) Новый ЖК-дисплей с большой точечной матрицей

3) Более стабильный при чтении (с функцией автоматического усреднения, может считывать пФ более стабильно и точно)

4) Новый корпус с подставкой

5) Можно использовать 2 батарейки типа АА вместо 9 В

6) Можно использовать mirco usb в качестве внешнего источника питания.

Технические характеристики:

Спектр

Точность (после нуля, проверено при 1 нФ, 1 мкФ, 1000 мкФ)

Время обновления (ручной режим)

Автоматический режим занимает от 0 до 2 секунд больше времени в зависимости от значения

Большая емкость требует больше времени на измерение

От 0,01 пФ до 47,000 нФ 1% + 2 цифра ~ от 0,2 до 1 с

От 47,00 нФ до 47,000 мкФ 1% + 1 цифра ~ от 0,2 до 2 с

От 47,00 мкФ до 470,00 мФ от 1 до 3% + 1 цифра (чем больше емкость, тем больше ошибка)

~ 0,2–30 с

На точность может влиять длина измерительного провода и расстояние между измерительными проводами. В частности, рекомендуется проверять малую емкость пФ, рекомендуется использовать самый короткий измерительный провод, и будьте осторожны, окружающие электромагнитные помехи или радиочастотные помехи могут повлиять на показания пФ.

1) Точность: до 1% (подробности в таблице выше)

2) Высокое разрешение: 5 цифр

3) Напряжение измерения: <0,8 В

4) Напряжение зажима: ~ 1,25 В (открытое напряжение)

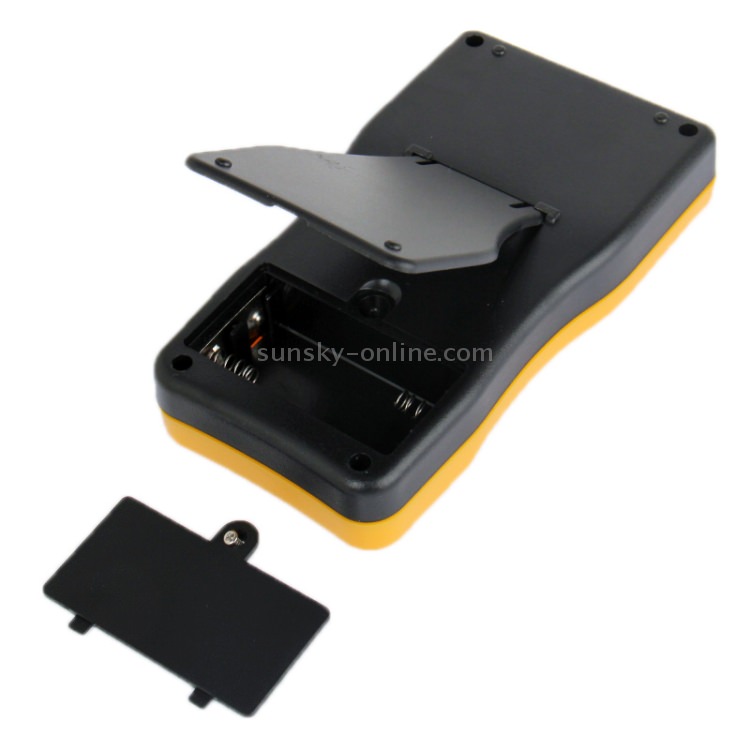

5) Батарея 2 батарейки AA 1,5 В

6) Внешнее питание: 5 В micro USB

7) Рабочий ток 0,02 А

8) Срок службы батареи:> 80 часов

Введение в эксплуатацию:

1) ВКЛЮЧЕНИЕ

Нажмите и удерживайте оранжевую круглую кнопку включения / выключения в течение 1-2 секунд, чтобы включить питание.

Нажмите и отпустите кнопку ВКЛ / ВЫКЛ, чтобы выключить счетчик.

2) АВТО / РУЧНОЙ режим:

Автоматический диапазон:

Нажмите и отпустите кнопку RANGE, и в первой строке ЖК-дисплея отобразится «AUTO:

В автоматическом режиме измеритель автоматически выберет лучший диапазон для обнаружения.

Ручной диапазон:

Прокрутите вручную диапазон от 47nF, 47uF и 470mF, нажав и отпустив кнопку RANGE.

На ЖК-дисплее в первой строке ЖК-дисплея отобразится РУЧНОЙ, а во второй строке: 0-47NF, от 47NF до 47UF и от 47UF до 470MF.

3) 1 клавиша нуля:

ОТКРЫТЬ цепь клеммы измерительных проводов.

Нажмите и отпустите кнопку «ZERO», на ЖК-дисплее отобразится «ZERO» и подождите, пока ноль исчезнет.

Если вы используете гнездо для массива счетчиков, вам также необходимо ОТКРЫТЬ цепь, чтобы установить ноль.

4) розетка:

Вы можете использовать 8-контактный разъем для измерения конденсатора.

5) Текущая средняя:

Он автоматически начнет вычислять среднее значение, если показания емкости станут стабильными и пользователь сможет получить более точные показания.

Во время среднего значения на правом нижнем ЖК-дисплее будет отображаться «AVG» или значок необработанных данных «RAW».

В результате, если вы хотите получить более точные показания, вы можете снимать показания во время отображения AVG.

Эта функция автоматически включается, если необработанные данные содержат шум.

6) Подсветка:

Подсветка ЖК-дисплея включается при включении питания

7) Автоматический режим сна:

Примерно через 8-10 часов без тестирования он автоматически выключится для экономии энергии.

8) ПЕРЕПОЛНЕНИЕ или ПР:

Отображение переполнения, когда значение выходит за пределы допустимого диапазона, вы можете проверить правильность установки нуля.

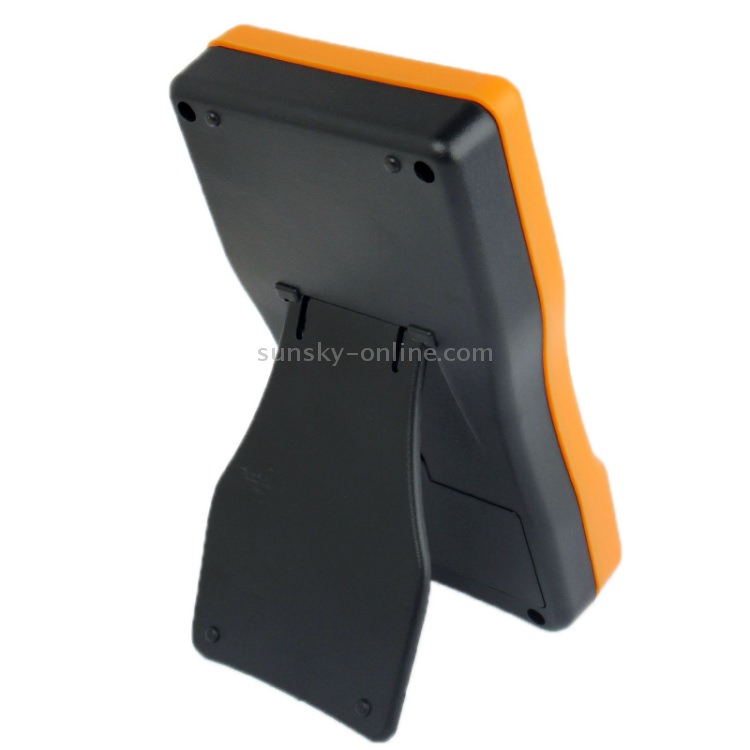

9) ПЛАСТИКОВЫЙ СТЕНД:

Если вы не используете подставку, нажмите и сдвиньте фиксирующее положение
