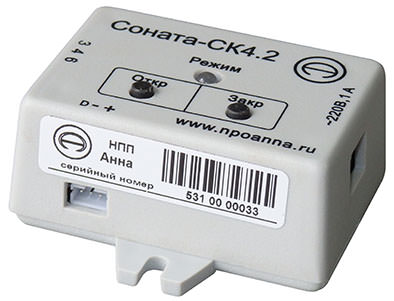

Блок сопряжения с внешними устройствами "Соната-СК4.2"

Блок сопряжения с внешними устройствами "Соната-СК4.2"



Блок сопряжения с внешними устройствами “Соната-СК4.2” (далее - Изделие) представляет собой специализированный контроллер - коммутатор сети 220 В.Основное назначение Изделия – сопряжение электропривода оконных створок с комплексом технических средств защиты информации ТСЗИ (3090, 3095, 3105, 3109), установленным в выделенном помещении, имеющем открывающиеся окна.Управление нагрузкой (электроприводом) осуществляется путем подачи/отключения напряжения электропитания 220 В на один из двух входов («Прямой ход», «Обратный ход»).Подключение Изделия к комплексу ТСЗИ осуществляется по линии электропитания и управления ReBus 3(3).Команды управления электроприводом могут быть переданы удаленно (от блока «Соната-ИП4.х») либо кнопками ручного управления, расположенными на корпусе изделия “Соната-СК4.2”.Изделие запрограммировано таким образом, что при активации комплекса ТСЗИ происходит принудительное закрывание окна, при этом приоритет имеют команды удаленного управления. По окончании активной работы комплекса ТСЗИ створки окна устанавливаются в ранее установленное положение. Изделие "Соната-СК4.2" входит в состав системы "Соната-АВ" модель 4Б и сертифицируется как ее составной элемент.Основные технические характеристики изделия “Соната-СК4.2”.

Параметр	Значение
Количество каналов управления	1
Блок питания и управления	"Соната-ИП4.х"
Напряжение питания, В	12 ± 2
Нагрузочная способность, А, не менее	1
Интерфейс управления	ReBus-3 (3)
Электропитание изделия, В, не менее	10
Ток потребления, мА, не более	20
Продолжительность непрерывной работы, ч, не  менее	8
Габаритные размеры, мм, не более	68,0 68,0 32,0

Габариты и вес изделий  Режим работы (состояние) Изделия можно контролировать по светодиодному индикатору «Режим», расположенному на его верхней панели в соответствии с Таблицей 1. Таблица 1

Режим работы	Действия	Индикация
Защиты выключена	Окно открыто. Кнопки ручного управления "Откр", "Закр" - работают.	Редкие вспышки индикатора зеленого цвета.
Защита включена	Окно закрыто. Кнопки "Откр", "Закр" - не работают.	Индикатор горит постоянно зеленым цветом
Авария	Выявлена неисправность системы	Индикатор мигает красным цветом
Защита выключена	Окно закрыто. Работает кнопка "Откр"	«Мерцание» индикатора зеленого цвета
	Окно в движении	Частые вспышки индикатора зеленого цвета

  Инструкцияпо подключению привода Giesse Varia Uni 230V к блоку сопряжения "Соната-СК4.2".

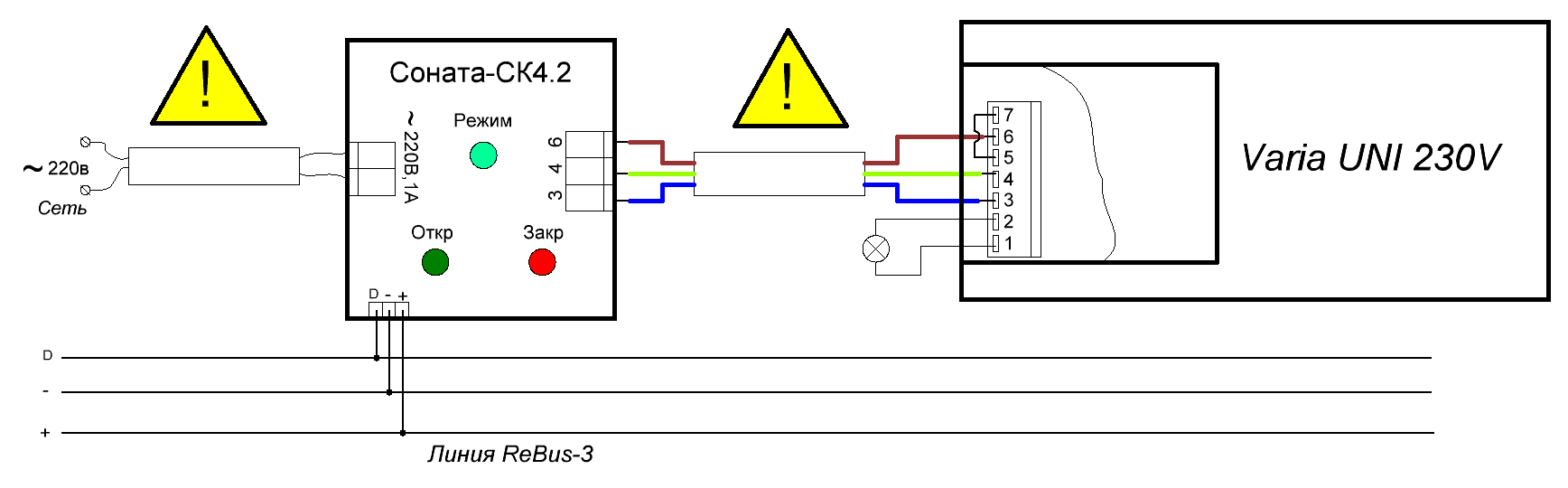

1. Извлеките блок сопряжения "Соната-СК4.2" и привод Giesse Varia Uni 230V из упаковки.2. Установите привод согласно прилагаемой к нему инструкции по монтажу.3. Установите блок сопряжения в удобном эксплуатации месте.4. Произведите подключение в соответствии с рис.2.5. Произведите настройку комплекса ТСЗИ по методике, изложенной в руководстве по эксплуатации на систему "Соната-АВ" модель 4Б.
