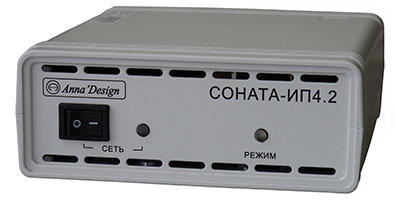

Блоки электропитания и управления «Соната-ИП4.2»

Блоки электропитания и управления "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3".



Блоки электропитания и управления "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3" предназначены для:1) электропитания и управления подключаемыми к выходу «Нагрузка» элементами системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б (Системы) в ходе ее эксплуатации;2) управления подключаемыми к выходу «Нагрузка» средств активной защиты информации от утечки за счёт ПЭМИН ("Соната-Р3", "Соната-Р3.1", "Соната-РС3");3) автоматический контроль исправности и режимов работы подключенных к нему устройств;4) настройки (установки интегрального уровня, корректировки спектра и т.п.) изделий, перечисленных в п.1 и п.2, и считывания из них служебной информации (состояние счетчика наработки, код ошибки при отказе, индивидуальный адрес и т.п.), при инсталляции (проверке) комплекса технических средств защиты информации.

Для выполнения п.3 и п.4. изделия "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3" необходимо подключить к управляющей ПЭВМ.

 Устройства, не имеющие интерфейс ReBus-3, могут подключаться к Системе через блоки сопряжения "Соната-СК4.1" и "Соната-СК4.2".



Блоки электропитания и управления "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3" являются частью Системы "Соната-АВ4Б" и сертифицируются в ее составе.



Основные технические характеристики





Параметр	Значение
"Соната-ИП4.1"	"Соната-ИП4.2"	"Соната-ИП4.3"
Количество "физических" выходов для подключения нагрузок	1
Количество "логически" управляемых устройств, шт., не менее	239
Выходное напряжение, В	12,5 ± 0,5
Интерфейс/протокол управления подключаемыми к выходу «Нагрузка» устройствами	ReBus-3 (3-проводный)
Нагрузочная способность*), мА, не менее	1500	500
Мощность, потребляемая от сети, Вт, не более	40	8
Электропитание	сеть ~220В/50Гц
Виды индикации (отображаемая информация)	световая, звуковая
Интерфейс для подключения к управляющей ПЭВМ	USB 2.0
Интерфейс удаленного мониторинга	Нет	Ethernet 10/100BaseT, RJ45, TCP/IPv4,статический IP, DHCP клиент	Нет
Программное обеспечение для настройки подключаемых к выходу «Нагрузка» устройств	СПО "Камертон"*)
Программное обеспечение для удаленного мониторинга элементов Системы	Нет	СПО "Инспектор"*)	Нет
Габаритные размеры, мм, не более
Условия эксплуатации:температура окружающей средыотносительная влажность воздуха	от +5 до +40ºСдо 80% при температуре +25ºС

Габариты и вес изделий



*) - СПО «Инспектор» и полнофункциональное СПО «Камертон» (код 610) поставляется по запросу. Статус СПО «Инспектор» - «Демо-версия».Версия СПО «Камертон» (код 609) с ограниченными функциями (без возможности изменения настроек СВАЗ) .



Требования к управляющей ПЭВМ



Минимальная аппаратная конфигурация	Частота процессора – 1 ГГц. Оперативная память – 512 MB. Порт USB. Монитор – цветной SVGA с разрешением 1024x768. Клавиатура. Мышь
Операционная система	Microsoft Windows XP SP3 и более поздние

На основе блока питания и управления "Соната-ИП4.1" и "Соната-ИП4.3" возможно создание комплексов ТСЗИ для защиты выделенного помещения. Примеры применения – комплексы ТСЗИ.

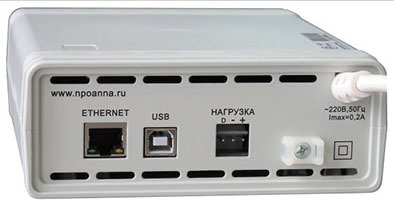

Использование интерфейса Ethernet 10/100BaseT блока питания и управления "Соната-ИП4.2" позволяет обеспечить удаленный мониторинг состояния и управление комплексом ТСЗИ. Пример использования – комплекс ТСЗИ. Также с помощью "Сонаты-ИП4.2" возможно создание группы комплексов с единым рабочим местом удаленного мониторинга и управления. Пример такого применения – комплекс ТСЗИ.



Использование блока электропитания и управления "Соната-ИП4.3"  позволяет снизить затраты на создание небольших (до 10 "точек") систем "Соната-АВ4Б", а уменьшенные габариты позволяют устанавливать его в полостях небольших объемов.
