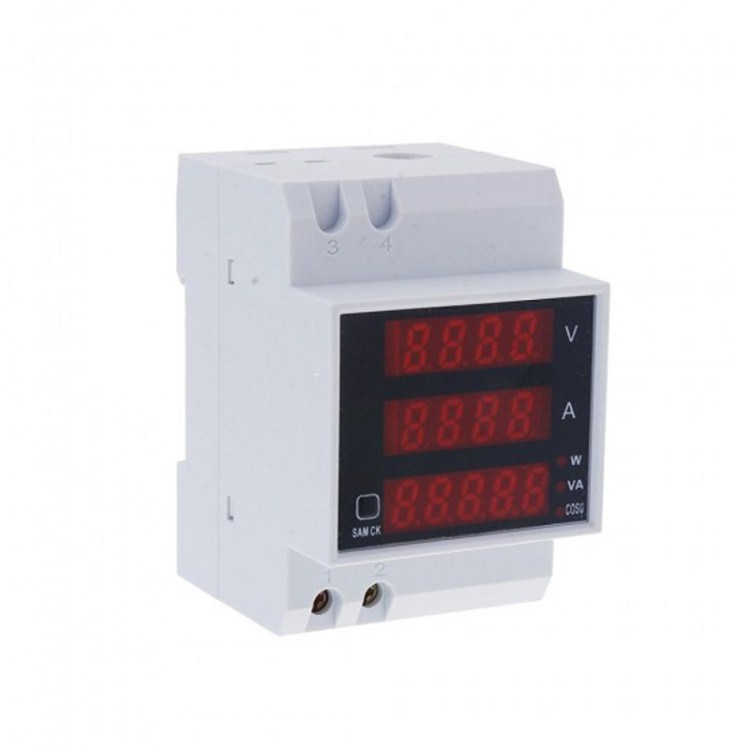

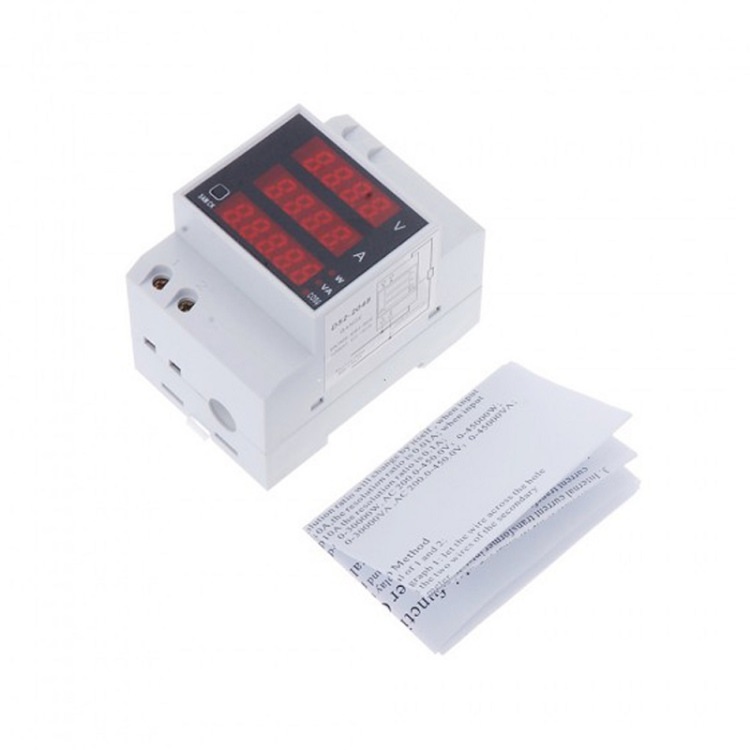

D52-2048 Многофункциональный DIN-рейку Digital AC Voltage Power Factor Energy Meter

1. Точность измерения: 1% плюс или минус 2 слова
2. Дисплей: напряжения и тока дисплей 4-значный красный 0,31 дюйма светодиодный цифровой трубки, активной мощности, полной мощности и коэффициента мощности 5-значный Красный 0,31 дюймовый светодиодный цифровой трубки
3. Диапазон измерения: напряжение переменного тока: AC80-300V 200-450V (выбрать диапазон измерения в соответствии с оборудованием)
4. тока Переменный: AC0-100.0A, текущее разрешение дисплея 0.01A, когда измеренный ток меньше 100А, и текущее разрешение составляет 0.1A, когда ток превышает 100А. Диапазон автоматически преобразуется (сдвиг десятичной запятой автоматически)
5. Активная мощность: (измерение напряжения AC80-300V) 5-30000W (AC200-450V: 45000W), начиная измерения мощности 3W нормальный дисплей
6. Полная мощность: (Измерение напряжения AC80-300V) 5-30000W (AC200-450V: 45000W) Начало измерений
Скорость 7. Измерение: около 2 раз в секунду
8. Размеры: 54 (длина) x80 (ширина / высота) x 64 мм (толщина
9. Ширина Установка: = 3P (DZ47 / С45, положение переключателя воздуха)
10. Размеры выступающей части измерительного прибора: 54 (длина) x45x (ширина / высота) х16 (толщина / глубина) мм
11. Способ установки: гусеничный

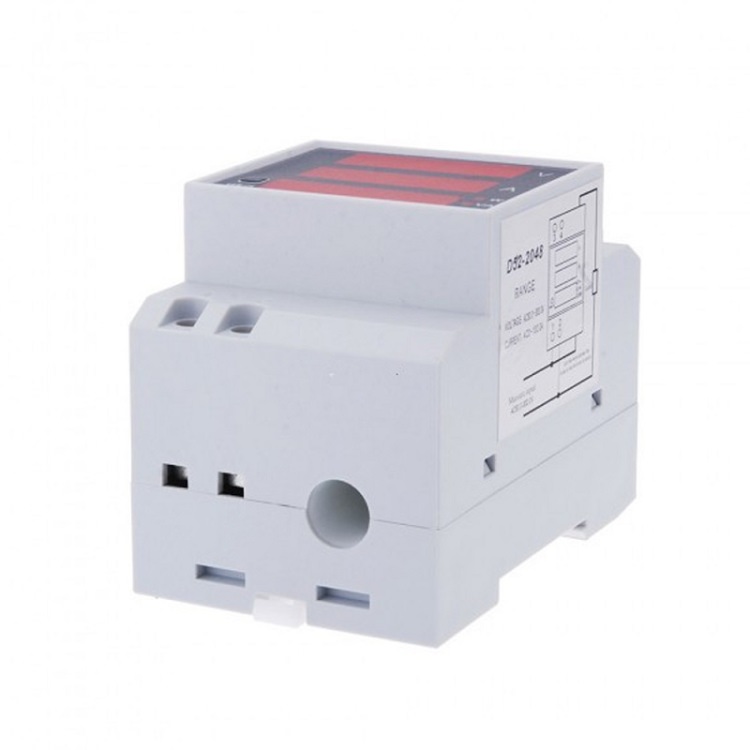

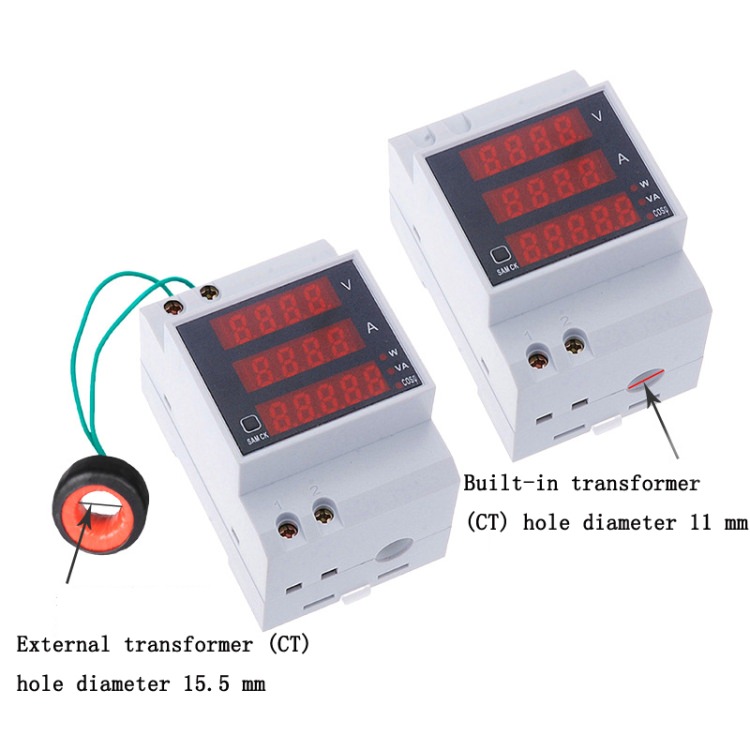

12. Встроенный трансформатора: провод измерительного контура проходит через круглое отверстие на правой стороне Инструмента (11MM диаметра отверстия может проходить через площадь максимум 12 (мм) стандартный медный провод / может соответствовать максимальной нагрузке тока 100A) Примечание: нагрузка проходит через круглое отверстие в приборной проходят через сверху или снизу, не затрагивая текущую точность измерений
13. Внешний трансформатор (диаметр 15,5 мм отверстие) может соответствовать национальному стандарту 21-25 квадрат (мм) стандартный медный провод, проходящий через

Использование и подключение метод
1. Подключите измеренное напряжение к клеммам 1 и 2 на нижней левой части счетчика
2. Подключите внешний трансформатор в соответствии с электрической схемой на рисунке 1. Подключите два провода вторичного конца точности трансформатора тока с прибором на 3 и 4 клеммы на верхнем левом углу, и проходят провода измерительного контура через трансформатор. Круглое отверстие
3. Встроенный трансформатор подключается в соответствии с электрической схемой на рисунке 2, и провод измерительного контура проходит через круглое отверстие на правой стороне прибора. Направление резьбы проволоки может быть выбран пользователем в соответствии с ситуацией использования. Он может быть вставлен снизу круглое отверстие на метр. Или пройти через круглое отверстие на верхней части прибора и выйти из нижней части. Различные направления проникновения не будет влиять на результаты измерений
