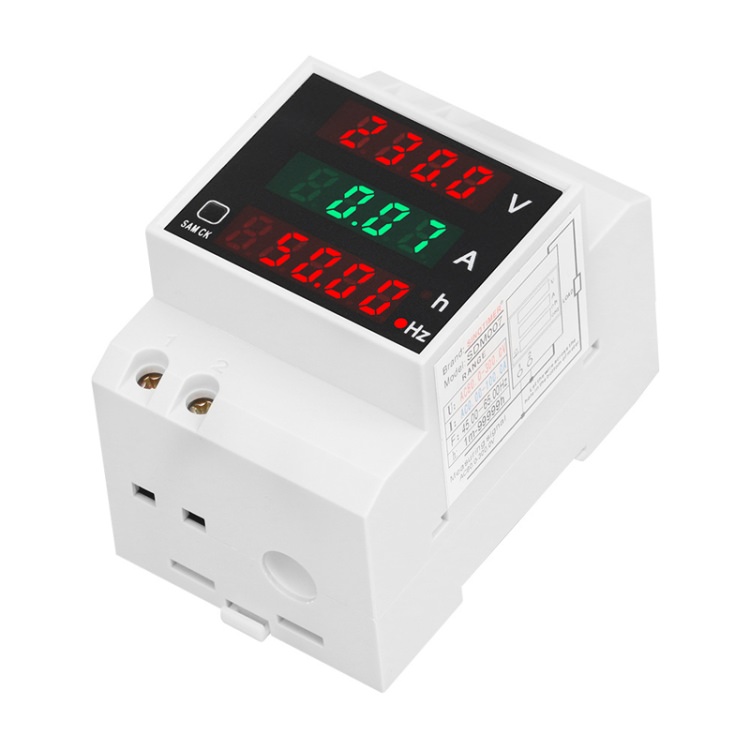

SINOTIMER SDM007 Din-рейка Напряжение переменного тока Ток Суммарное время Частота Цифровой дисплей

Параметры:
1. Точность измерения: 1+/-2 процента слова.
2. Дисплей: 0,32-дюймовая светодиодная цифровая трубка, напряжение с 4-битным красным светодиодным дисплеем, ток с 4-битным зеленым светодиодным дисплеем, время, частота с 5-битным красным светодиодным дисплеем.
3. Диапазон измерения:
-Напряжение: AC80-300В
- Ток: AC0-100,0 А
- Частота: 45-65 Гц
- Совокупное время: 1 м-99999 ч.
4. Скорость измерения: около 2 раз/с.
5. Установка: тип DIN-рейки, установленный непосредственно на той же рейке, что и воздушный переключатель.
6. Размеры: 54 х 80 х 64 мм.
Способ использования и подключения:
1. Подключите измеренное напряжение к клеммам 1 и 2 в левом нижнем углу измерителя.
2. Встроенный трансформатор согласно схеме подключения на рисунке 1, схема измерения провода через нижнее отверстие прибора, провод в направлении пользователя в соответствии с любым выбором использования, вы можете быть от нижнего отверстия прибора.в верхний выход или из верхних отверстий прибора в нижний выход, в разных направлениях не повлияет на результаты измерения
3. После подключения проводов в соответствии со схемой подключения включите измерительное напряжение, счетчик начнет нормально отображать, счетчик будет отображать измеренное напряжение, ток и частоту, нажмите кнопку (SAM CK) на левой сторонена панели измерителя, отображение частоты на измерителе будет преобразовано в отображение совокупного времени, и нажмите кнопку (SAMCK) еще раз, отображение совокупного времени будет преобразовано в отображение частоты.
4. Операция возврата накопленного времени к нулю: нажмите левую кнопку (SAM CK) на приборной панели, чтобы отображение частоты было преобразовано для отображения условия накопленного времени, а затем нажмите и удерживайте кнопку (SAM CK) в течение 5 секунд., совокупное время автоматически будет равно 1, все отображается как ноль.
Примечание: этот измеритель подходит только для чистого источника питания переменного тока частотой 45–65 Гц, его нельзя использовать для измерения прямоугольных сигналов, выходного сигнала инвертора, скорректированной синусоидальной волны и других цепей измерения, в противном случае счетчик будет поврежден.
