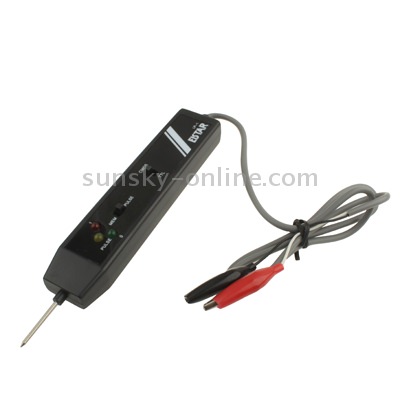

1) Подключите КРАСНЫЙ зажим к клемме +, а ЧЕРНЫЙ зажим к клемме - источника питания тестируемой цепи. напряжение питания не должно превышать 18 В постоянного тока.
2) Для TTL и DTL установите верхний переключатель выбора в сторону, обозначенную TTL. для COMS установите верхний переключатель выбора в сторону, обозначенную CMOS. Подключите контакт датчика к проверяемой точке, светодиоды укажут его логические состояния:
A: ВСЕ светодиоды выключены ---- ВЫСОКОЕ ИМПЕДАНС
B: КРАСНЫЙ СВЕТОДИОД ВКЛЮЧЕН ------ ВЫСОКОЕ СОСТОЯНИЕ [1] |
C: Горит зеленый светодиод --- НИЗКОЕ СОСТОЯНИЕ [0]
D: ОРАНЖЕВЫЙ СВЕТОДИОД ВКЛ - ИМПУЛЬС
3) Для обнаружения и сохранения импульса или перехода уровня установите нижний селекторный переключатель на сторону, помеченную первым ИМПУЛЬС. прикоснитесь штифтом датчика к проверяемой точке. светодиоды укажут его основное состояние. затем установите нижний переключатель в положение MEM, оранжевый светодиод загорится при обнаружении любого импульса или изменения уровня. Направление импульса по сравнению с исходным базовым состоянием может быть определено. После использования сбросьте логический датчик, установив нижний селекторный переключатель обратно в положение, обозначенное PULSE.
