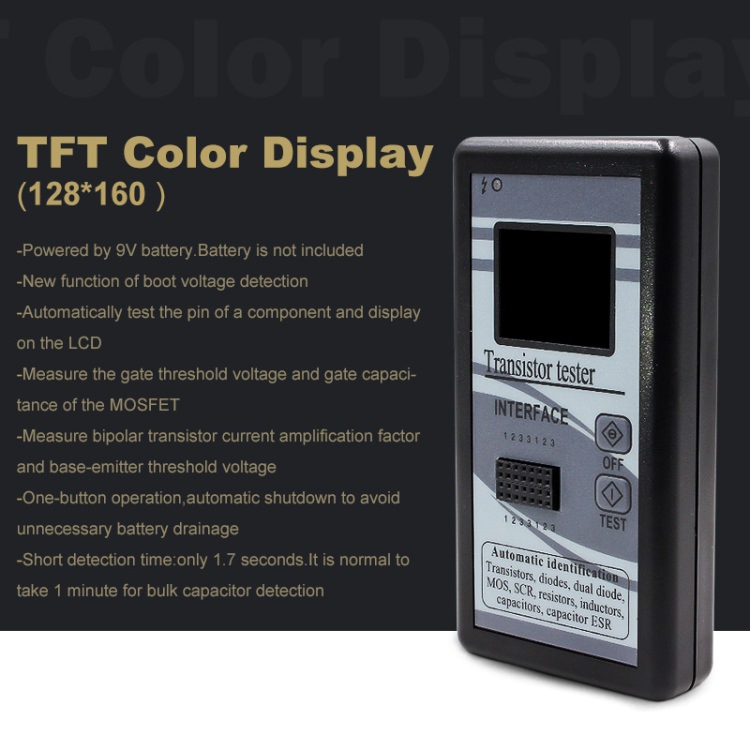

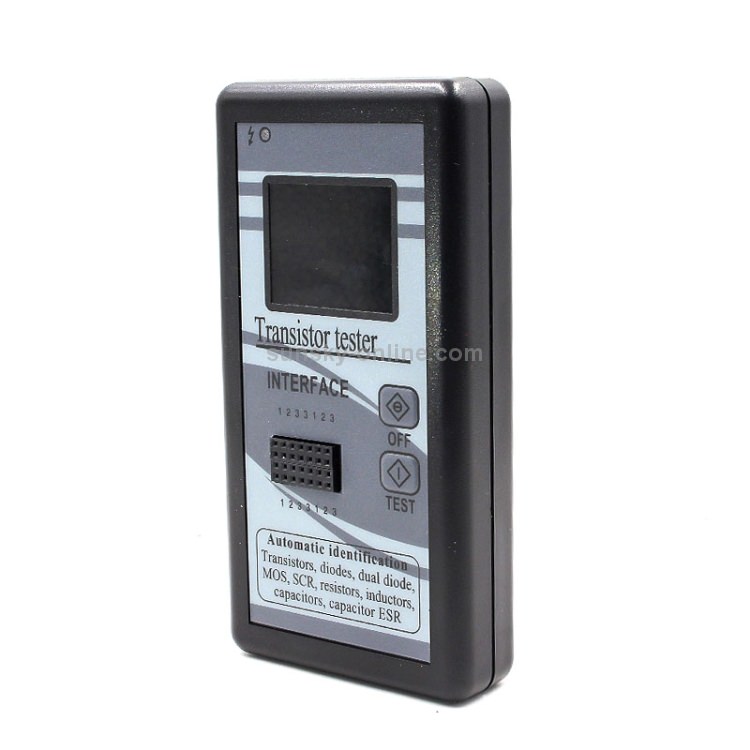

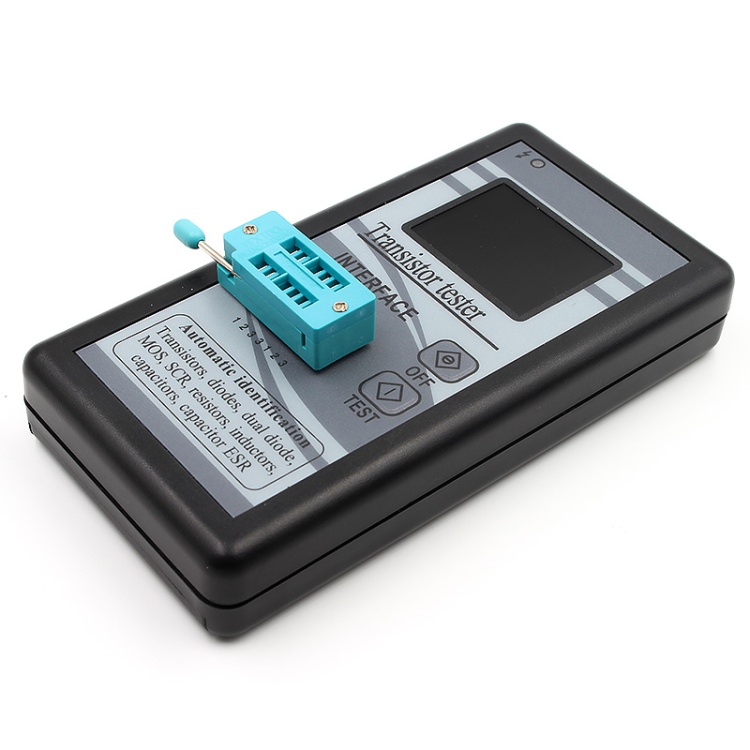

Цветной экран Версия Графический дисплей M328 Тестер транзисторов Измеритель сопротивления Измеритель индуктивности Измеритель емкости Измеритель ESR

1. Поддерживаемые языки: упрощенный китайский, традиционный китайский, английский (переключение между тремя языками)

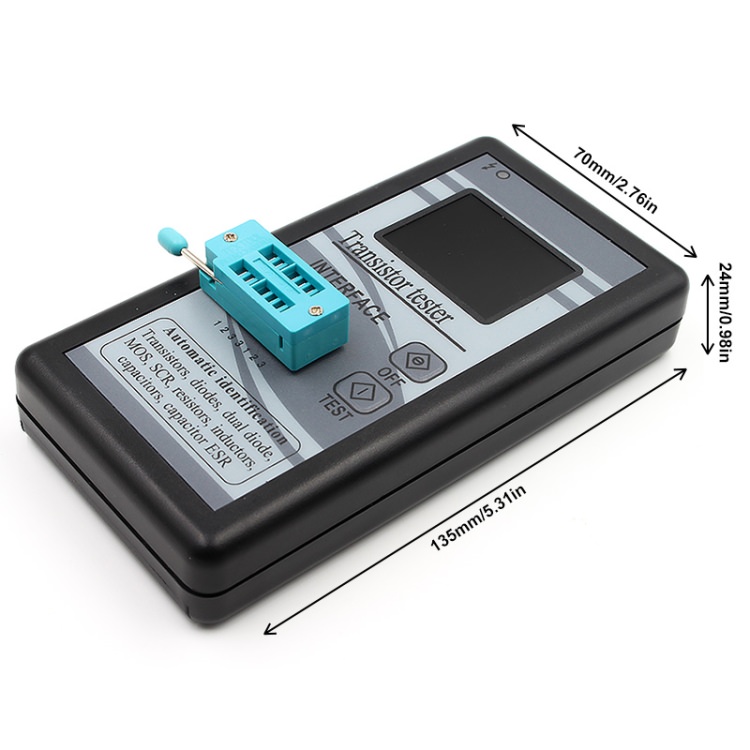

2. Размеры: 70 мм x 135 мм x 24 мм
3. Источник питания: 9 В постоянного тока (необходимо установить собственную аккумуляторную батарею 6F22 на 9 В)
4. Вес: 0,128 кг (без аккумулятора)
5. Инструкции по эксплуатации: контакты 1,2,3 могут быть подключены по желанию, автоматически определяют тип, автоматически определяют последовательность контактов, графический дисплей и автоматически измеряют параметры. Полная дурацкая операция.
6. Диапазон транзисторов: 2 или менее (включая 2) транзистора с PN переходом, не имеют других оригинальных значений внутреннего сопротивления и емкости.
7. Измерение сопротивления 0,5 Ом-50 МОм.
8. Измерение индуктивности 0,01 мГн-20Гн
9. Измерение емкости 25pf-100000uF
10. Введение в функцию:

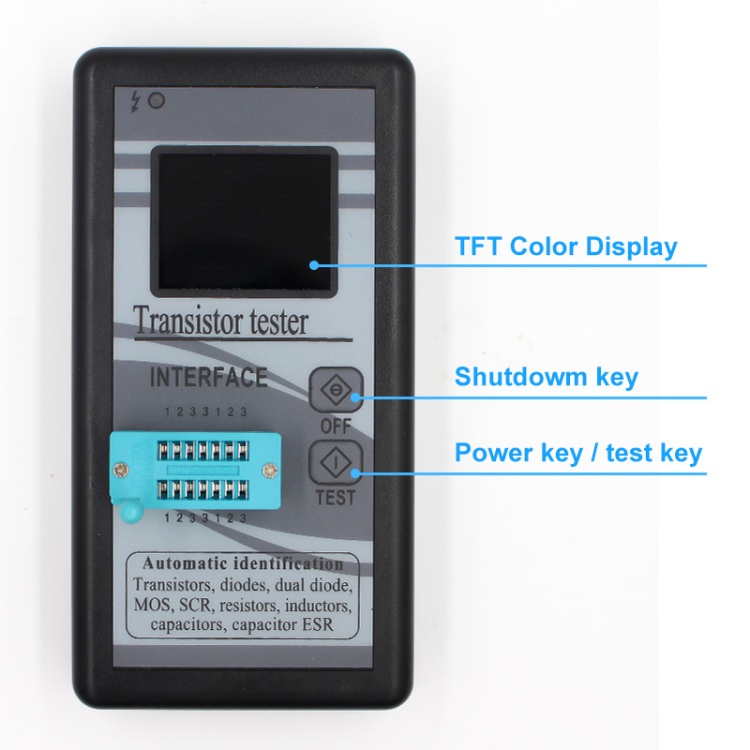

- Операция измерения одним нажатием, автоматическое отключение питания после задержки. Ток отключения составляет всего 20 нА, что обеспечивает работу от батареи.

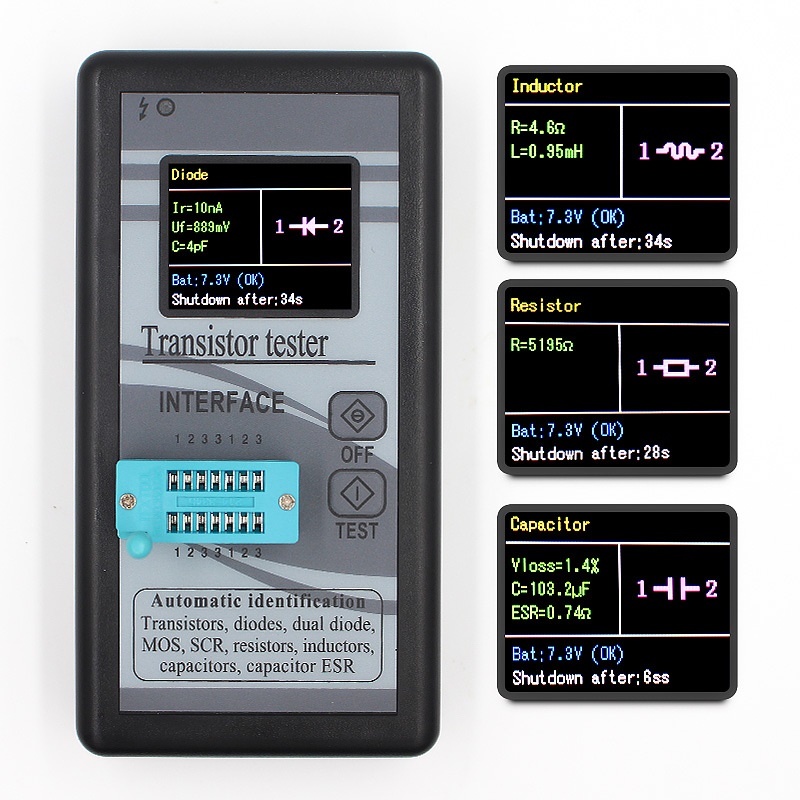

- Автоматическое определение биполярных транзисторов PNP и NPN, N, P-канальных MOSFET, полевых транзисторов JFET, диодов, двойных диодов, тиристоров, сопротивления, емкости, индуктивности. Автоматически определять определения контактов.
- Измерьте коэффициент усиления по току (B) и напряжение проводимости (Uf) биполярного транзистора. Транзисторы Дарлингтона можно отличить по высокому пороговому напряжению и высокому коэффициенту усиления тока.
- Защитный диод внутри биполярного транзистора и MOSFET можно обнаружить и отобразить на экране.
- Измерьте пороговое напряжение и емкость затвора полевого МОП-транзистора.
- Поддержка измерения двух сопротивлений, потенциометр также может измерять. Если потенциометр настроен на один конец, тестер не сможет различить середину и оба конца штифта.
- Разрешение измерения сопротивления составляет 0,1 Ом, а максимальное измеренное значение составляет 50 МОм.
- Диапазон измерения емкости составляет от 25 пФ до 100 мФ (100 000 мкФ). Разрешение может достигать 1 пФ, а диапазон измерения индуктивности составляет 0,01MH-20H, в противном случае оно будет отображаться как сопротивление. Если значение сопротивления постоянному току индуктивности выше 2100 Ом, оно также будет отображаться как сопротивление. Во время проверки емкости на экране отображаются потери и затухание. Чем больше значение, тем ближе емкость к списанию! ESR - это импеданс, чем меньше значение, тем лучше производительность конденсатора!
- Он может обнаруживать эквивалентное последовательное сопротивление (ESR) конденсаторов выше 2 мкФ с разрешением 0,01 Ом. Эта функция очень важна для определения характеристик конденсатора.
- Символы правильного направления могут отображаться для обоих диодов, а прямое падение напряжения может отображаться одновременно.
- Светодиод определяется как диод, и прямое падение напряжения превышает нормальное значение. Двойной светоизлучающий диод определяется как двойной диод. В то же время светодиод будет мигать.
- Время каждого теста составляет около двух секунд, только измерение большой емкости и индуктивности займет много времени
11. Важное примечание: все конденсаторы перед испытанием должны быть разряжены.
