Камера ALPR с программным обеспечением для распознавания номерного знака и парковочных указателей

Камера ALPR с программным обеспечением распознавания номерных знаков руководство по парковке

Напоминание:Продукты камеры LPR-это индивидуальные продукты. Покупатель должен сотрудничать с продавцом, чтобы подтвердить конкретные потребности продукта, прежде чем организовать доставку!

Модель: LY-ALR-003

Решение для камеры: 1/3 CMOS, 2MP
Объектив камеры: 2,8 ~ 12 мм, поддержка работы с другими варифокальными объективами
Расстояние распознавания камеры: 3 ~ 10 м
Скорость распознавания системы ANPR: > 98%
Возможность распознавания номерных знаков: > 120 страны
Интерфейс: TCP/IP, RS485
Источник питания: 12 В 2 А
С профессиональным программным обеспечением для управления ALPR


1. Краткое введение:


LOYALTY-SECU Распознавание номерного знака автомобиля (VLPR)Представляет собой применение компьютерной технологии распознавания видеоизображений при распознавании номерных знаков транспортных средств. Распознавание номерных знаков широко используется в управлении дорожными транспортными средствами. В электронной системе взимания автодорожных сборов (и т. Д.) это также основное средство идентификации транспортного средства в сочетании с технологией DSRC.

Технология распознавания номерных знаков требует способности извлекать и распознавать номерной знак автомобиля в движении на сложном фоне. С помощью извлечения номерного знака, предварительной обработки изображений, извлечения функций, распознавания символов номерного знака и других технологий можно распознать номерной знак автомобиля, цвет и другую информацию. Нынешняя технология распознавания букв и цифр может достигать 99.7%.

Технология автоматического распознавания номерных знаков сочетается с электронной системой взимания платы за проезд (и т. Д.) для распознавания транспортных средств. При прохождении транспортных средств через пересечение им не нужно останавливаться, он может реализовать автоматическую идентификацию личности транспортного средства и автоматическую зарядку. В управлении парковкой, чтобы повысить эффективность въездных и выездных транспортных средств, распознавание номерных знаков направлено на транспортные средства, которые не нужно заряжать плата за парковку (например, ежемесячные грузовики, внутренние свободные транспортные средства), И строить беспилотные скоростные полосы без карт, И нет необходимости останавливать работу автомобиля, работая над изменением режима управления въездом и выездом на парковку.

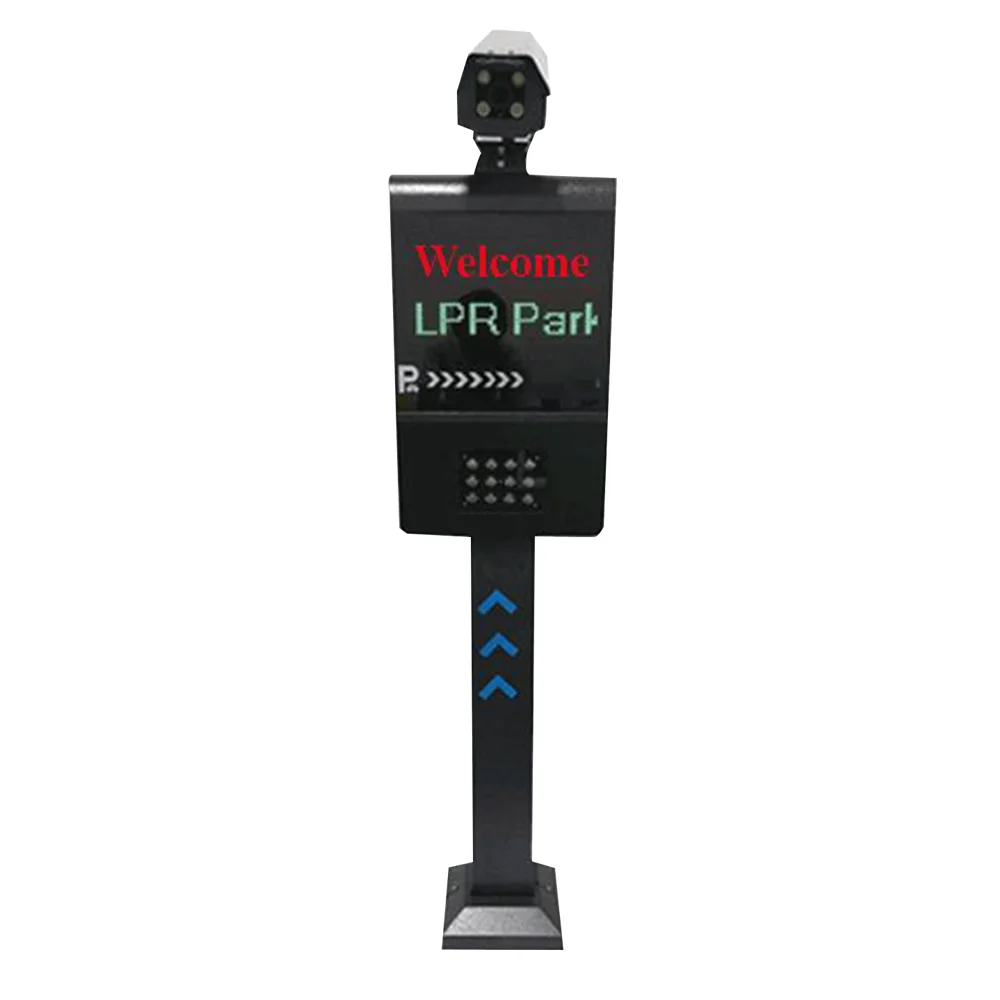

Наша LY-ALR-003 камера ALPR добавляет экран большего размера для отображения основной информации о транспортном средстве на входе и выходе на основе LY-ALR-002, чтобы сформировать полное базовое решение ANPR для удовлетворения основных требований функции распознавания номерных знаков. Между тем LY-ALR-003 встраивает заливку светильник в шасси и проста в установке.


2. Ключевая особенность оборудования

Скорость распознавания ANPR <30 км/ч

Адаптироваться к скорости автомобиля ≤ 30 км/ч

Скорость распознавания ANPR> 98%

Разрешение камеры до 1920*1080P @ 25 кадров в секунду

Расстояние распознавания камеры до 3 ~ 10 метров

Высокая яркость и интеллектуальное дополнение светильник <30 люкс

Элегантный и четырехстрочный дисплей с дисплеем светодиодный, простой в установке

Дисплейный модуль: красный + зеленый

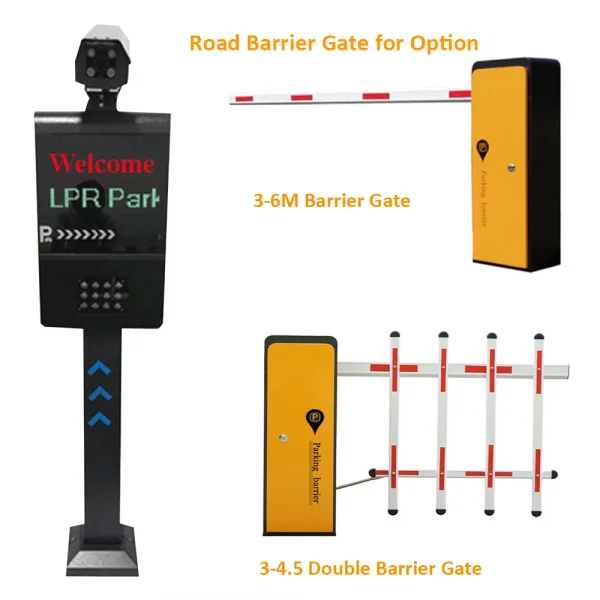

Катушка заземления и детектор транспортных средств для опции

3. Основная функция аппаратных компонентов

Система камеры ALPR:В основном он захватывает изображения, которые отправляются в программное обеспечение для распознавания. Есть два способа активировать камеру для съемки изображений. Одно заключается в том, что сама камера имеет функцию обнаружения головы, и Другой заключается в том, что автомобиль срабатывает катушкой определения земли и детектором транспортного средства, когда транспортное средство проезжает, чтобы захватить изображение.

Колонка:Колонна и внешний вид продукта сформированы листом холоднокатаного железа, прочным и водонепроницаемым.

Заполнить светильник:С автоматическим ощущением светильник <30 люкс светильник будет автоматически открываться в соответствии с окружающей средой на площадке проекта и будет оставаться ярким, пока дополнительный светильник не обнаружит, что окружающая среда становится ярче, И светильник чувство будет автоматически закрыто, когда оно больше 30 люкс.

Ссылка на демонстрационное видео с автоматическим распознаванием номерных знаков:

https://loyalty-secu.com/products/alpr-camera-with-software-license-plate-recognition-parking-guidance/

4. Основная функция системы ANPR/ALPR

Поддерживает распознавание номерных знаков более 120 стран и вывод результатов
Программное обеспечение анпр управляет всеми парковками от входа и выхода к поручать, как барьеры корабля контроля, ворота, светофоры, и знаки ЕТК сообщения.
Установите правила взимания платы за парковку, ограниченную парковку в свободное время, правило взимания платы за парковку наличными, монетами или кредитной картой, затем система будет взимать их автоматически в соответствии с правилом настройки, например, первые три часа являются бесплатными, что автоматически возвращается к платной парковке для длительного проживания.
Предоставляет отчеты в реальном времени о номерном знаке автомобиля, времени в пути, времени пребывания, скорости потока и балансе входа/выхода, а оповещения о транспортном средстве можно отправлять по электронной почте или текстовым сообщением.
Камера ALPR с программным обеспечением поддерживает регистрацию и запрос номерных знаков транспортного средства, ведет учет использования данных об автостоянке в реальном времени и за прошлые периоды и формирует отчет о дорожном движении для удобного управления парковками.
Сетевая система управления ALPR может управлять различными парковками на одном объекте или на нескольких объектах.
Лучшее решение из набора программного обеспечения для парковки-управлять парковкой с одним входом и одним выходом. Его также можно использовать для двух входов и двух выходов. Если за пределами этого диапазона, это может повлиять на эффективность управления или вызвать ситуацию застоя, которая также зависит от фактического использования компьютеров и количества транспортных средств.
LOYALTY-SECU поддержка системы наведения парковки ALPR вывод данных в другие системы, такие как система парковки, контроль доступа, система весов и т. Д. LOYALTY-ECU может предложить SDK для второй разработки, легко интегрируется с другой платформой управления. А Наше программное обеспечение ANPR Совместимо с файлами SQL, Oracle, Excel и CSV.

5. Рабочий процесс решения ANPR


Описание процесса:

Вход: камера ALPR для управления парковкой захватывает изображение с помощью детектора головы автомобиля или триггера катушки петли или детектора камеры, и Изображение передается в программное обеспечение.

Программный алгоритм распознает изображение, записывает результат распознавания в базу данных и возвращает его камере, а камера отправляет сигнал переключателя на Барьерный переключатель.

Выход: камера ALPR с программным обеспечением захватывает изображение с помощью детектора головы автомобиля или триггера катушки петли или детектора камеры, и Изображение передается в программное обеспечение.

Алгоритм автоматического распознавания номерных знаков распознает изображение, выводит результат распознавания и сравнивает его с результатом распознавания входа в базу данных. Сравнение выполнено успешно, и результат возвращается в камеру.

6. Интерфейс программного обеспечения ALPR


7. Поддержка нескольких языков


8. Поддержка Глобального распознавания номерных знаков в странах 120

LOYALTY-SECU Алгоритм ANPR поддерживает распознавание номерных знаков транспортных средств стран ниже:

Китай, Гонконг, Таиланд, Тайвань, Южная Корея, Япония, Сингапур, Малайзия, Вьетнам, Саудовская Аравия, Армения, Грузия, Индонезия, Макау, Казахстан, Кыргызстан, Монголия, Филиппины, таджикистан, Катар, Шри-Ланки, ОАЭ, Турция, Мьянма, Ливан, Сирия, Ирак, Лаос, Азербайджан, Камбоджа, кипрский, Восточный Тимор, Индия, Израиль, иорданский, палестинский, Шри-Ланка, Узбекистан, Испания, Португалия, Латвия, Беларус, Болгария, Дания, стандарты ЕС, Франция, польша, Россия, Албания, Австрия, Бельгия, Босния и Герцеговина, Хорватия, Чехия, Эстония, Финляндия, Греция, Венгрия, Исландия, Ирландия, Италия, Литва, Люксембург, Нидерланды, Норвегия, Румыния, Словакия, Словения, Швейцария, Великобритания, Косово, Мексика, США, канада, Коста-Рика, Куба, Эль Сальвадор, Guatemala, Honduras, Пуэрто-Рико, Бразилия, Аргентина, Боливия, Чили, Колумбия, Эквадор, парагуай, Перу, уругай, Венесуэла, Кения, Мавритиус, Сьерра-Леоне, Туния, Уганда, Алжир, Ботсвана, Камерун, Кейп-Верде, Гана, namibia, Южная Африка, Австралия, Новая Каледония.


9. Различные условия установки



Нет поворота полосы движения, расстояние распознавания должно составлять 4-5 метров от горизонтальной линии камеры, а вертикальный угол не должен превышать 30 градусов, горизонтальный угол не превышает 55 градусов. Когда есть поворот, оставьте достаточно места для поворота автомобиля, чтобы убедиться, что автомобиль прямо перед входом в зону распознавания.


Если перед входом на склон есть расстояние 4-5 метров, рекомендуется установить вход и выход перед входом на склон. Будьте осторожны, чтобы избежать подсветки.

Если расстояния недостаточно, оборудование можно разобрать, чтобы выбрать подходящее место установки. Подтверждая расстояние распознавания камеры 4-5 метров, и Отрегулируйте высоту или углубление камеры, чтобы гарантировать, что номерной знак отображается горизонтально в объективе. Как правило, угол прямого наклона не превышает 15%, а угол изогнутой рампы не превышает 12%. Во время строительства Угол установки камеры можно регулировать в соответствии с углом наклона.

Положение катушки зондирования Земли и детектора транспортного средства на склоне может быть построено в соответствии с текстурой наклона. Если условия площадки позволяют, то земная Чувствительная катушка должна быть построена на ровной Земле как можно больше.

Если положение камеры находится где-то выше склона, затем на расстоянии 6 и 7 метров от горизонтальной линии камеры следует установить две Понижающие передачи, чтобы скорость движения автомобиля составляла менее 30 км/ч. На выходе принципы установки схожи, но на расстоянии 6 метров требуется только один редуктор.


10. Типичные случаи





11. Варианты Применения

Пограничные переходы, правоохранительные органы;
Автомобильные репозитарии;
Секционное управление для измерения средней скорости транспортного средства на дальние расстояния;
Вход и выход из комплекса, супермаркета, общественной парковки;
Анализ поведения путешествий (выбор маршрута, пункт отправления-назначения и т. Д.) для целей транспортного планирования;
Drive-through распознавание клиентов, чтобы автоматически распознавать клиентов на основе их номерного знака и предлагать им товары, которые они заказали в последний раз, когда они использовали услугу;
Поднять или понизить автоматические ворота шлагбаума;
Парковочные компании для управления автопарком-оплата и контроль за парковкой;
Проверка типов транспортных средств и платежей на платных станциях.

12. Преимущество системы LOYALTY-SECU ANPR

Система парковки с распознаванием номерных знаков-это надежное, точное и экономичное решение для управления автостоянкой. Он широко используется во многих местах, включая супермаркеты, торговые парки, гостиницы, больницы и развлекательные центры. Снизить трудозатраты и сложность управления системой парковки, повысить эффективность движения транспортных средств.
Безбилетное/безкарточное управление парковкой, повышение безопасности и автоматизация доступа к парковке. Предотвращение угона автомобиля и предотвращение «потери билета/карты»

13. Параметры

Модель
LY-ALR-003
Глобальный номерной знак
> 120 страны
Способность распознавания
Режим работы
Аппаратное и программное обеспечение
Язык
Английский, Испанский, корейский, японский, арабский и т. д.
Цвет символа номерного знака
Черный/желтый
Применение
Автостоянка, автомойка, пограничные переходы, автозаправочная станция, гостиницы/школа/офисное здание, живописные места
Датчик камеры
1/3 дюймовый CMOS 2MP
Процессор камеры
ARM600 МГц
Разрешение камеры
1920*1080P @ 25 кадр/с; 1280*720P @ 25 кадр/с;
704*576P @ 25 кадр/с
Объектив камеры
Варифокальный, ручная фокусировка, 2,8-12 мм
Сжатие видео
H.265/H.264/MJPEG
Расстояние распознавания
3-10 м
Скорость распознавания
<30 км/ч
Адаптироваться к скорости автомобиля
≤ 35 км/ч
Белый светодиодный
4 шт белые светодиоды,
Поддержка интеллектуального светильник наполнения; Или вручную установить светильник наполнение
2D/3D шумоподавление
Поддержка
TF карта
Карта SD/TF по умолчанию 32 ГБ, Увеличьте емкость до 128 ГБ
Порты
Порт TCP/IP, порт питания
Сетевые порты
1 порт 10/100Mbps самоадаптивный RJ45
Интерфейс связи
TCP/IP
Размер экрана дисплея
36*15 мм
Размер изделия
360*150*1280 мм
Вес
30 кг

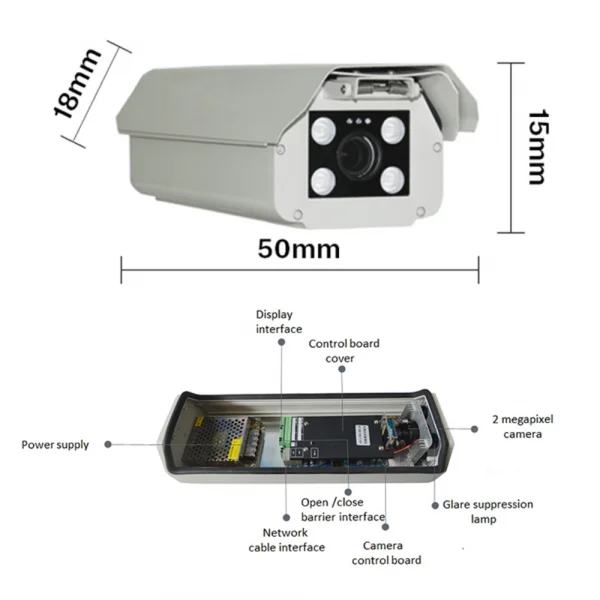

Размер камеры
50*15*18 мм
Размер упаковочной коробки для камеры
37*14,5*11,5 см
Вес упаковочной коробки для камеры
2,5 кг
Список оборудования
1 шт. Камера, 1 шт. Наполнение светильник, 1 шт. Дисплей (2 строки)
Номинальное напряжение
220 V /110V ± 10%
Заполнение светильник напряжение
Автоматический светильник датчик <30 люкс
Детектор транспортного средства
На выбор
Катушка определения заземления
На выбор
Программное обеспечение ANPR
На выбор
USB ключ
Хранится с помощью программного обеспечения ANPR (опция)
Материал для шкафа камеры
Железная пластина металлическая 2,0
Рабочая влажность
≤85%
Рабочая температура
-25℃~70℃
Питание
DC12V
Гарантия
1 год и пожизненная техническая поддержка
Обслуживание ОЭМ/ОДМ
Поддержка
