Коробка передач заднего хода AP03 Go Kart 212cc, преобразователь крутящего момента 30 серии, аксессуары Go Karts 10T #40/41 12T #35

Характеристики
Материал: металл
Размер вала: 5/8 "с 3/16" шпоночного паза
Размер вала: для ведомого сцепления 5/8 ''со шпоносовым пазом 3/16''
Переднее отношение: 1:1:3
Обратное соотношение: 1:2:6
Скорость коробки передач: 5/13 скорости сцепления
Длина троса переключателя: 1540 мм (5 футов) ( 60 дюймов)
Изготовлен из высококачественного металла. Высокая прочность, износостойкость и защита от ржавчины
Этот картинг комплект коробки передач имеет три модели переключения передач: вперед, назад и нейтральный, что обеспечивает более удобное и простое управление

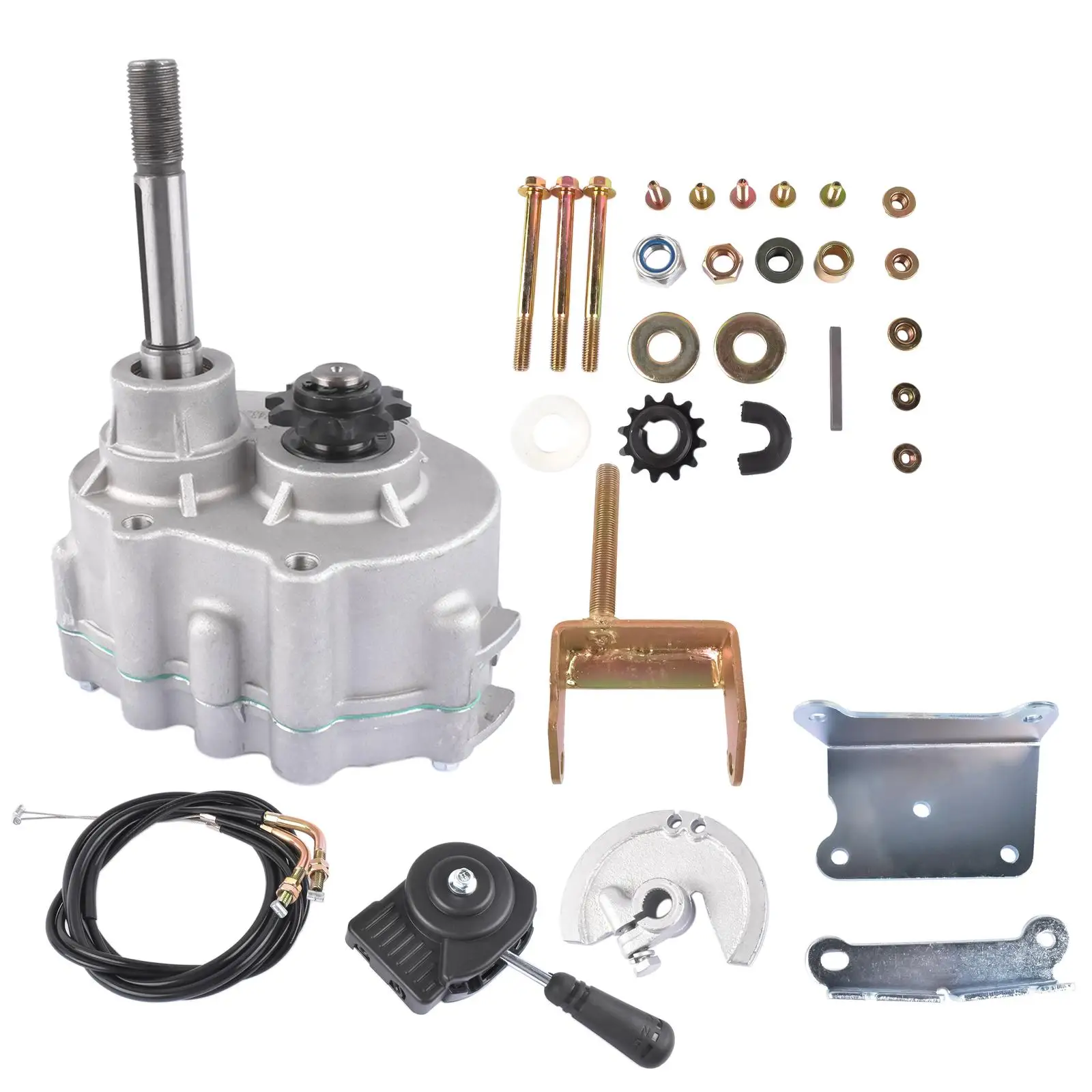

Посылка включает
1 коробка передач вперед/назад со шпоночной паз 3/16"
2 х Монтажные пластины
1 х перекидной диск
2 х трос переключения передач
Звездочка 1X10 т и 12 т
1 х переключатель в сборе
Широкое применение
Коробка передач переднего и заднего хода предназначена для картингов, грузовых автомобилей и других приложений с двигателями до 11 л.с.
Поставляется с цепью 12T #35 и цепочкой 10T #40/ 41/ 420
Как установить
1) Снимите существующую муфту и ведомый шкив с карт. Вырезать заднюю защитную планку
2) Снимите распорное кольцо с корпуса приводного шкива (серебристый, со стороны водителя). Поместите на приводной вал рядом с существующей латунной распорной втулкой
3) Используйте два угловых утюга (для соответствующей толщины). Просверлите отверстие для болта 8 мм в направлении задней части каждого (для крепления трансмиссии).
4) совместите приводную звездочку с трансмиссионной звездочкой. Закрепить на месте
5) прикрепленное верхнее регулировочное седло (золото «U» с торчащим резьбовым стержнем.
6) поместите втулку поверх этого стержня и, выровненные, приварите к верхней части втулки, которая ранее удержала вал ведущего шкива, удаленный на шаге 1
7) Подтвердите длину цепи с новым разделом цепи ролика. Отрегулируйте положение прихваток по мере необходимости для надлежащей посадки
8) сварите все на месте.
9) Используйте ремень и прикрепите цепь/шкивы/ремень
10) Используйте своего рода кронштейн «L», чтобы закрепить переключатель в соответствующем положении, обязательно Прикрепив к нему кабели перед установкой
11) проложить кабели обратно в транс, прикрепить, внести окончательные корректировки.
12) (опционально) приварите заднюю защитную планку обратно, как вам угодно. Это значительно упрощает подъем задней части карт.
