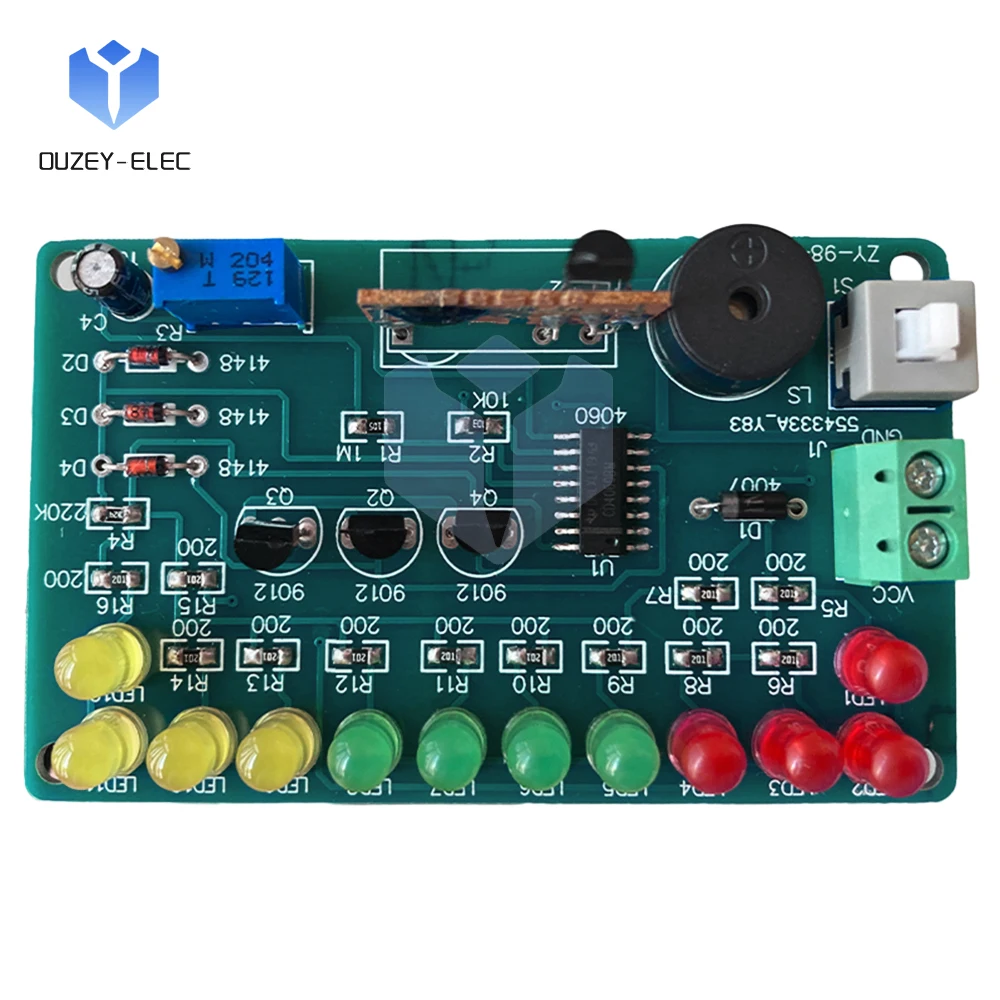

DC4.5-5V CD4060 SMT для самостоятельной сборки музыки, Цветовая лампа, модуль для практики пайки, электронный обучающий паяльник, демонстрационный комплект

Особенности:
1. Этот комплект представляет собой электронный комплект музыкального цвета, который сочетает в себе поверхностное крепление и компоненты прямой вставки. Он состоит из высококачественных электронных компонентов со стабильной производительностью продукта и длительным сроком службы.
2. Высококачественный Фибровый картон стеклоткани, доска ПКБ сразу Напечатанная С компонентной идентификацией, разумной проводкой, компактным компонентным расположением, и удобной заваркой.
3. Используя CD4060 в качестве управляющего чипа, музыкальный чип излучает музыку после включения, что делает его удобным в использовании.
CD4060 управляет красным, желтым и зеленым светодиодами, чтобы мигать вместе с музыкой, а регулировка потенциометра может регулировать скорость светодиодный мигания.
5. Комплект используется для практическое обучение основам и навыкам электронных технологий, обучение электронным навыкам, обучение электронным процессам, обучение цифровым схемам и практическое обучение для любителей электроники и начинающих для расширения всесторонних практических навыков.
Описание товара:
14-ступенчатый двоичный счетчик CD4060 с внутренней колебательной схемой используется в качестве управляющего чипа для управления миганием 12 красных, желтых, зеленых отпечатков L и D. Регулировка R3 может изменить скорость светодиодный мигания, в то время как музыкальный чип заставляет зуммер излучать музыку. В цепи резисторы R1, R2, R3 и электролитический конденсатор C4 образуют периферийную цепь колебаний RC CD4060. Изменение R3 может изменить частоту колебательного контура
CD4060 внутренне выполняет подсчет импульсов на сигнале колебаний, и результаты подсчета соответствуют разным выходам с разными значениями подсчета, выходными с контактов Q4-Q14. Вывод CD4060 служит клеммой сброса для сброса высокого уровня. Эта схема выбирает три выходных клеммы Q5-06. Когда вывод выводит низкое напряжение, подключенный к нему транзистор проводит, и загорается светодиодный, подключенный к калибровке излучения транзистора. Когда Q5-07 находится на высоком уровне, D2-D4 отключается, образуя высокий уровень на первом. 12 контактов CD4060 вводят высокий уровень и сбрасывают его. После сброса все выходные клеммы равны 0, что делает D2-D4 проводящим. RST становится низким и снова начинает отсчет от 0. Этот цикл продолжается.
Параметры:
Название продукта: SMT музыкальный фонарь ЭКСПЕРИМЕНТАЛЬНЫЙ НАБОР
Материал: FR-4 доска из стекловолокна
Чип: CD4060
Напряжение: DC4.5-5V
Размер: 75 мм * 45 мм
Потенциометр: Отрегулируйте Скорость мигания светодиодный
Назначение: этот комплект используется для обучения и практических целей в смежных областях и для использования профессионалами

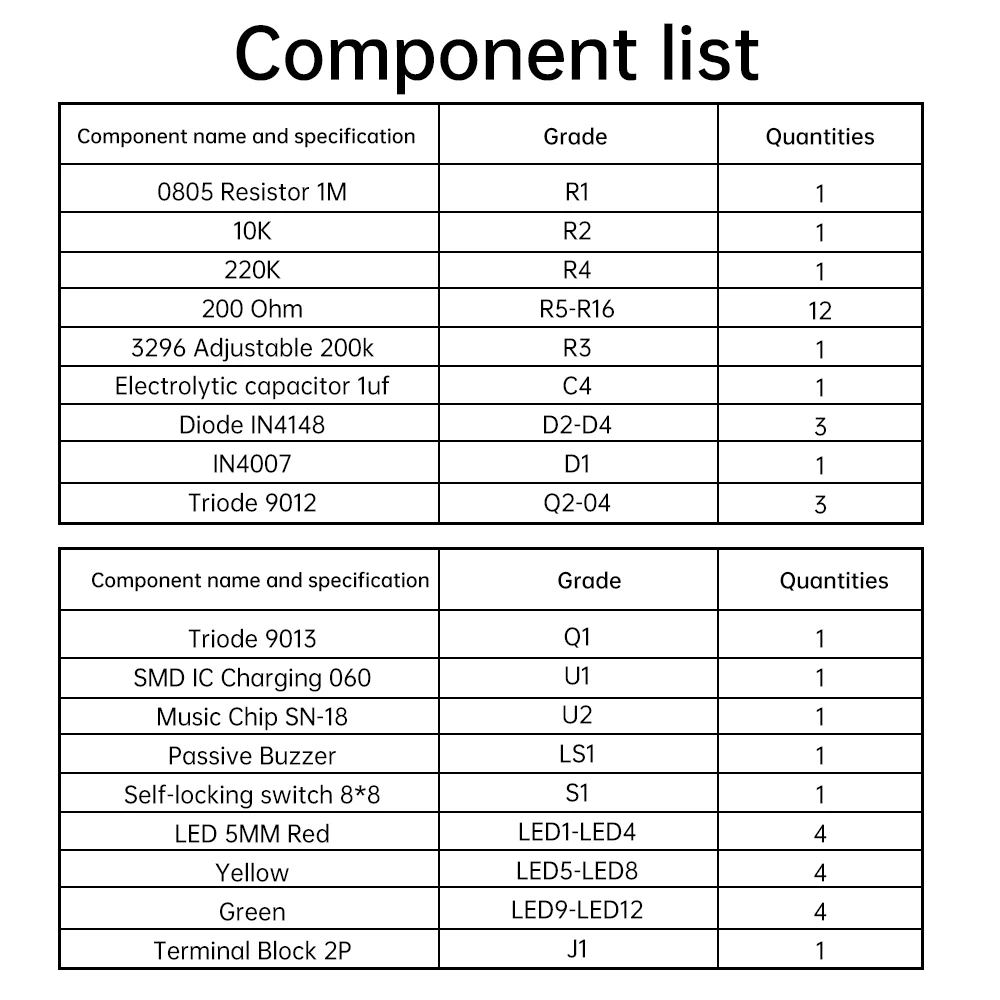

Посылка включает:
1X комплект для поделок
Внимание: Этот продукт должен быть сварен самим клиентом и отправлен в виде незакрепленных деталей, а не готовой продукции!
