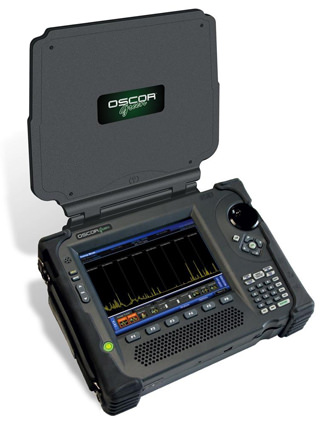

Анализатор спектра OSCOR Green OGR-8

OSCOR Green – компактный анализатор спектра, с высокой скоростью развертки спектра и специальными функциями для выявления неизвестных сигналов, обнаружению устройств негласного съема информации, тестирования радиопередающих систем в широком спектре диапазона частот. Объединенные в одном устройстве – анализатор спектра, антенны, программное обеспечение.

OSCOR Green используется для:

• Проведения работ по выявлению подслушивающих устройств.
• Определения зон покрытия систем связи (вышки сотовой связи, радиорелейные системы)
• Анализа распределения радиочастотных сигналов
• Установки и обслуживания беспроводных систем передачи данных
• Оценки использования каналов связи
• Выявление несанкционированных сигналов в сильно загруженном радиочастотном спектре.

OSCOR Green является прекрасным прибором для обнаружения «сложных» радиочастотных сигналов в неблагоприятной обстановке.

• Трассировка данных экрана в диапазоне 8 ГГц за одну секунду с разрешением 12,2 кГц
• Быстрое обнаружение излучения локальных радиопередатчи ков всех типов, с любой модуляцией.
• Выборочное увеличение участка спектра (ZOOM) без прерывания сканирования всего диапазона.
• Запатентованный трассировочный анализатор с различными режимами работы.

• На основе трассировочного анализа, по пикам, создается список сигналов. Кроме того, можно создавать списки сигналов для различных мест с последующим сравнением этих списков.
• Создание списка сигналов из трассировочного анализа по соответствующему алгоритму.
• Многократное создание списка сигналов, за один проход в секунду.
• Анализ нестабильных сигналов (с пакетной передачей, с изменяющейся частотой)

• Просмотр растровой спектрограммы (сонограммы) получаемой от трассировочного анализа за период времени.

• Обнаруженный сигнал легко можно локализовать по изменению относительного уровня RSSI и используя функции локализации в ближней зоне приема.

• ЧМ широкополосный
• ЧМ узкополосный
• АМ широкополосный
• АМ узкополосный
• С поднесущей
• С одной боковой полосой частот
• Полосы ПЧ демодуляторов
• Аудио: 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Видео: 12,75 МГц, 6,375 МГц

• NTSC, PAL, SECAM
• ЧМ или АМ широкополосный демодулятор
• Просмотр демодулированного видеосигнала на экране
• Анализ осциллограммы демодулированного сигнала без прерывания сканирования спектра.

• Мультифункциональный пробник подключается к дополнительному порту для выявления:
• Несущих сигналов в проводных линиях
• CATV для прямого подключения к линиям кабельного телевидения
• Коаксиальный (F разъем) для прямого подключения и общих измерений (75 Ом, терминал кабеля в комплекте)
• VLF – для анализа низкочастотных сигналов радиодиапазона.
• Инфракрасный датчик для выявления сигналов в диапазоне 700-1100 нм
• Оптический датчик для выявления передатчиков видимого диапазона 450-1100 нм.

• РЧ система

• Частотный диапазон:
• 10 кГц – 8 ГГц
• Средний уровень шумов на дисплее (с разрешением 25 кГц):
• Без предусилителя -100 дБм
• С предусилителем -110 дБм
• Скорость сканирования: 24 ГГц в секунду
• Предусилитель: DC-8 ГГц = 10 дБ
• Аттенюатор: DC-24 ГГц = 0 дБ, -10 дБ, -20 дБ, -30 дБ
• Динамический диапазон:
• Мин/Макс диапазон: 90 дБ
• SFDR: 80 дБ

• Тип демодуляторов: АМ, ЧМ
• Полосовые фильтры: 800 Гц, 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Фильтры поднесущей: 6,25 кГц, 12,5 кГц, 200 кГц
• Выход на наушники (наушники в комплекте)
• Встроенный динамик

• Формат: NTSC, PAL, SECAM
• Демодуляторы: АМ, ЧМ
• Фильтры: 12,75 МГц, 6,375 МГц
• Фильтры поднесущей: 200 кГц, 12,5 кГц, 6,25 кГц

• Встроенный автоматический переключатель антенн
• Частотный диапазон:

• Дополнительный РЧ вход: 10 кГц – 8 ГГц
• Выход промежуточной частоты: полоса 30 МГц с центром 75 МГц
• Выход DC – 6 МГц
• Расширение: Дополнительный порт управления многофункциональным пробником

• Интегрированный активный экран 8,4"
• Клавиши управления и оптический ротатор настройки
• USB порт (тип А) для внешних устройств (мышь, клавиатура)

• Универсальный источник питания: 100-240В 50-60 Гц
• Съемная батарея: заряжаемая Li-Ion, время работы 2-3 часа
• Возможности внешнего хранения данных
• Слот для CompactFlash карты
• USB порт (тип А)

• Габариты: 29,2 x 33,5 x 7,6 см
• Вес с батареей: 4,4 кг
• Габариты кейса: 14 x 37,8 x 49,5 см
• Вес комплекта: 9,5 кг
