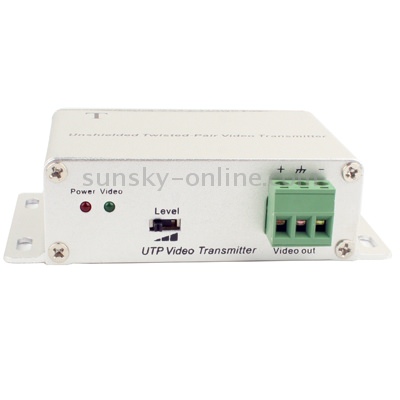

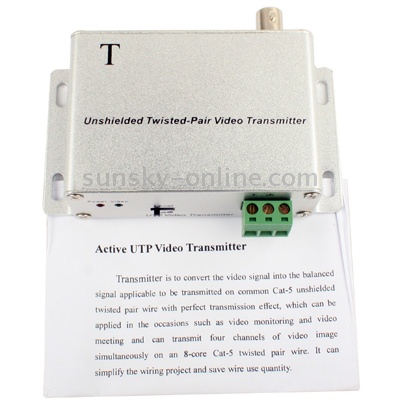

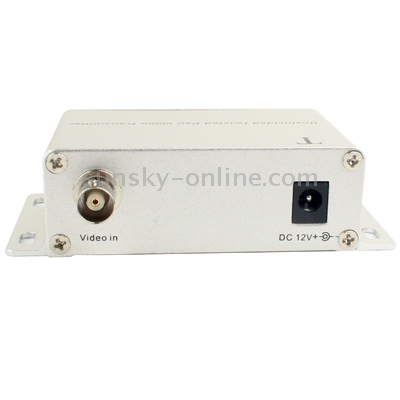

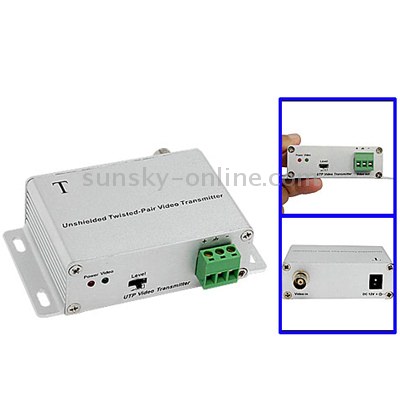

Активный видеопередатчик UTP с неэкранированной витой парой

Описание:

1) Активный видеопередатчик UTP с неэкранированной витой парой

2) Активный видеопередатчик UTP использует передачу дифференциального сигнала с превосходной защитой от помех.

3) Передатчик UTP экономит расходы на проектные провода, каждая пара проводов витой пары передает один канал видеосигнала, а один общий провод неэкранированной витой пары категории 5 может одновременно передавать четыре канала видеосигнала.

4) Самое дальнее расстояние передачи может достигать 2400 м, если он используется с активным приемником.

5) Серебристый видеопередатчик UTP со встроенной защитой от переходных процессов.

6) Тип необходимого провода: неэкранированная витая пара категории 5 или выше (используйте стандартную витую пару категории 5 или выше. Качество провода напрямую влияет на эффект передаваемого изображения и расстояние передачи).

Техническая спецификация:

1) Частотная характеристика: DC-8 МГц

2) Импеданс: Терминал BNC: 75 Ом, клемма подключения: 100 Ом

3) Рабочая температура: -10 ° C - 70 ° C

4) Температура хранения: -30 ° C - 70 ° C

5) Применимо к системам NTSC, PAL, SECAM и CCIR.

6) Источник питания: 12 В постоянного тока (макс .: 40 мА)

7) Характеристическое сопротивление: 100 Ом ± 20 Ом

8) Сопротивление контура постоянного тока: 18 Ом / 100 м

9) Дифференциальная емкость: 62 пФ / м (максимум)

10) Размер: 104x57x28 мм

11) Вес: 165 г
