Кримпер для ответвителей Ш2

 2 Использование Изделия.2.1 С магистрального кабеля и с кабеля отвода снять внешнее покрытие  как показано на Рис. 2.



Рис. 2

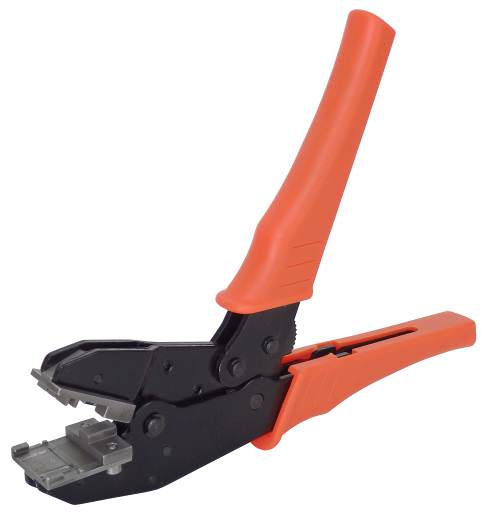

2.2 Для осуществления соединения трёхпроводных кабелей необходимо три ответвителя. Для обжима использовать кримпер К857 (см. Рис. 3). Маркировка М «»магистральный»)- на нижней губке кримпера определяет положение в ответвителе провода магистрального кабеля, а маркировка –О («отвод»)- провода кабеля отвода.



Рис. 3



2.3 Установить Изделие в кримпер до упора таким образом, чтобы "ушки" у его основания фиксировались в пазах на нижней губке кримпера как показано на Рис. 4.



Рис. 4

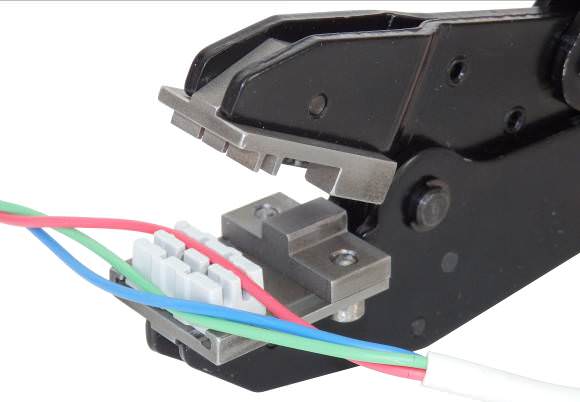

2.4 Разместить магистральный провод и провод отвода в соответствующих пазах Изделия как показано на Рис. 5.Внимание ! "Ушки" у основания Изделия расположены со стороны отводящего провода.



Рис. 5

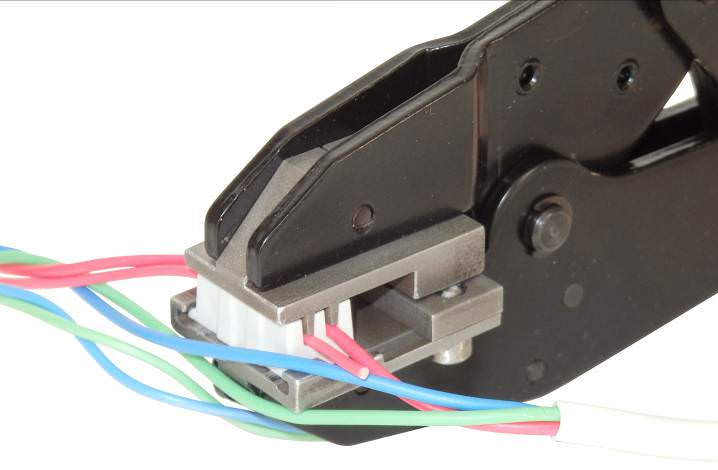

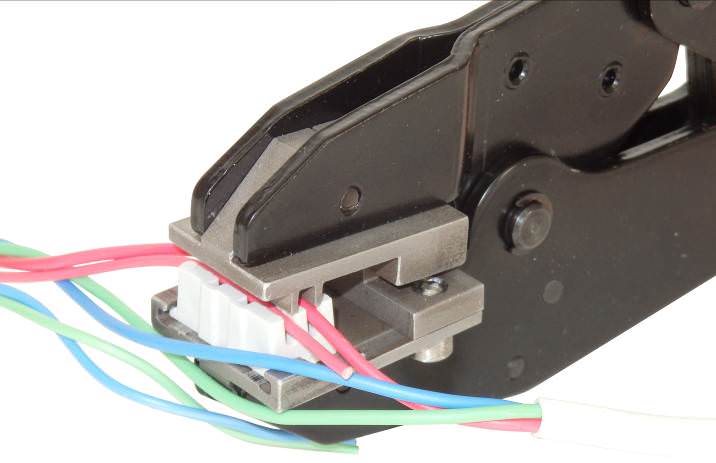

Внимание! При соединении проводов соблюдайте полярность (при использовании рекомендованных проводов, соединяйте одноцветные проводники).2.5 Убедиться в совпадении выступов на верхней губке кримпера с пазами в Изделии и начать сжимать рукоятки кримпера. Дожать рукоятки кримпера до упора как показано на Рис. 6.



Рис. 6

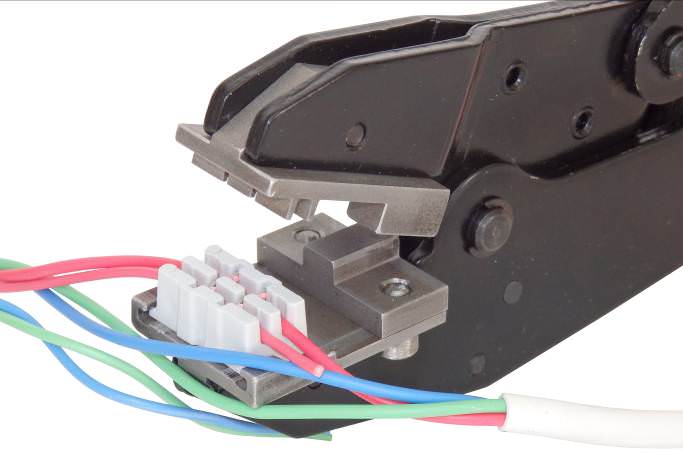

Отпустить рукоятки кримпера и выдвинуть Изделие с зажатыми проводами из пазов нижней губки кримпера как показано на Рис. 7.Получится подключение как показано на Рис. 8.



Рис. 7	Рис. 8

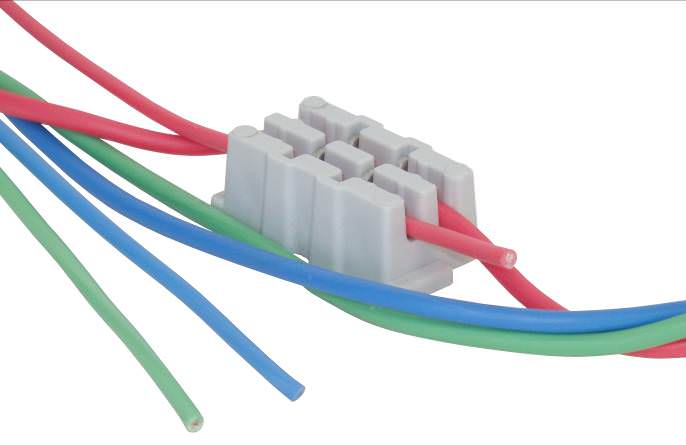

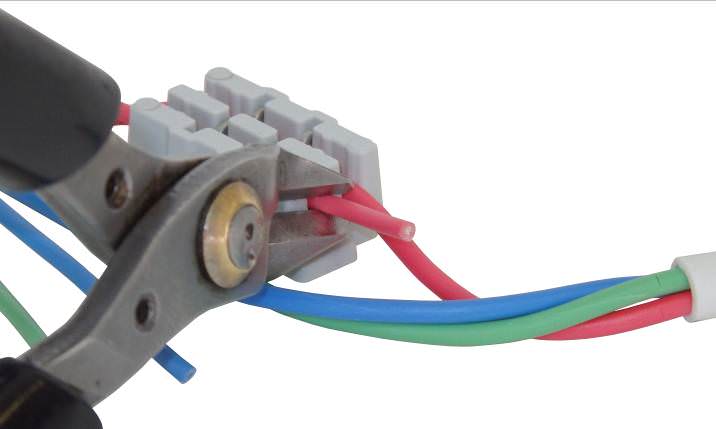

Излишек кабеля отвода можно откусить бокорезами как показано на Рис. 9.2.6 Пункты 2.3 - 2.5 выполнить для второго и третьего провода. Результат показан на Рис.10.



Рис. 9	Рис. 10
