Очки Digital Night Vision Goggle - DNVG

Очки Digital Night Vision Goggle - DNVG

Описание:

Единственный прибор ночного видения, который подходит для боевых шлемов

Можно использовать со шлемом или без него

Прикрывает и защищает лицо и глаза

Свет от экрана не виден за пределами маски прибора

Очки могут быть использованы во время простого дневного света Picture

Без ущерба для системы

Нет большой разницы в качестве изображения

Нет проблем от вспышки выстрела при использовании прибора

Черный и белый экраны высокого разрешения

Улучшает распознавание цели

Нет зелёного фона

Нет " тонального зрения "

Нет резкости в переходе при смене уровня освещённости

Возможен резкий поворот головы

Предназначен для боевых операций

Защита глаз и большей части лица

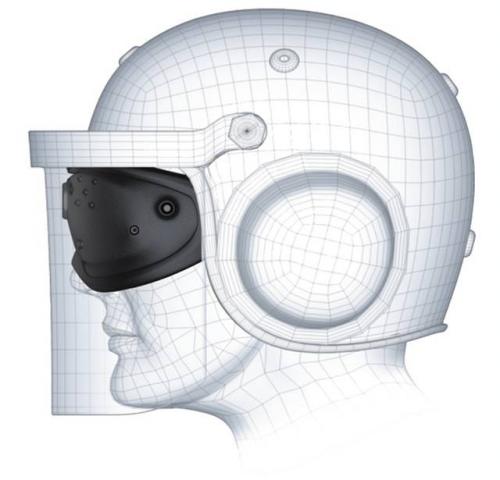

Прибор может одеваться под шлем (может работать сквозь защитную лицевую панель)

Нет видимого света, излучаемого прибором

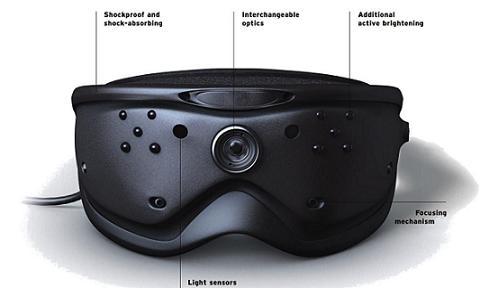

Высокотехнологичный сенсорный чип (CCD)

Высокое разрешение CCD сенсор работает как днем, так и ночью

Автоматическая регулировка усиления позволяет адаптировать чувствительность CCD сенсора к входящему свету

Высоко четкая черно-белая картинка изображения

Прибор включает в себя две независимые системы:

Систему камеры ночного виденья

Система высоко качественных линз компилирует весь имеющийся свет и фокусирует ночную картинку на чрезвычайно чувствительных полупроводниковых чипах (CCD)

Оттуда цифровое изображение подаётся на "Power Box", где датчик может обрабатывать картинку при любом уровне её освещённости

И только интенсивный лазер может навредить датчикам, но ни как не глазу, т.к. оптический путь заканчивается на "Power Box"

Picture10.jpg Датчики фиксируют видимый и инфо красный свет вплоть до 1,100 нм, что позволяет распознавать тепловую информацию (не сравнимо с тепловизорами )

Система Управления Данными Изображения "Power Box" - Real Time Computer System для обработки визуальной информации:

Поток цифровых данных захваченных объективом прибора

Дополнительные источники визуальной информации, такие как дополнительные камеры, тепловизоры, GPS и системы связи.

Управления вводом/выводом данных, например видеовыход, подключение к радиоприёмнику и т.д.

Мощный аккумулятор поддерживает дополнительное оборудование (ИК-осветители, дополнительные камеры)

Прибор имеет две независимые системы:

Функциональный дисплей

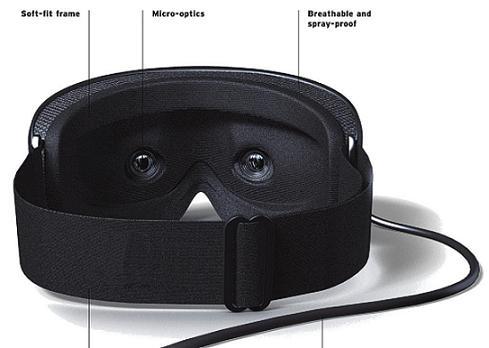

Два разделённых экрана с двумя разделёнными окулярами создают псевдо трёх мерное изображение

Для лучшее качество Ночного Виденья достигается при помощи "Power Box" - для просмотра изображений с других приборов

Для просмотра текстовых сообщений

Для просмотра прокручиваемых карт (будущая опция)

Будущие обновления системы не требует её отправки производителю

Все обновления проводятся в ручную

Прибор ночного виденья Bryle.jpgBryle

Цифровой прибор ночного виденья - интерфейс Picture

LEMO Plug (FGA.1B.316.CLAD52ZG, 16-контактный)

Чрезвычайно прочный

Механическая кодировка для обеспечения правильного подключения

Цифровой вход для дисплейных сообщений

Аналоговый ввод/вывод для любых (!) источников изображений

Цифровой вход/выход для функций управления

Питание 5 В / 12 В для  дополнительных приборов, - например осветителей - или дополнительных камер

Использование DNVG

DNVG может быть использован - пассивно, т.е. без использования инфо красной подсветки  активно, т.е. используя инфо красную подсветку

Отрегулируйте ручку управления освещением на Power Box:

Выключатель интенсивности света (6) на приборе, при работе с ИК-подсветкой, должен быть выключен

Высокий уровень ИК-подсветки может вызывать искажения картинки

Осторожно использовать ИК-подсветку когда смотрите в окно или когда надели прибор под лицевой защитный экран шлема

Скорее всего это всего лишь ухудшит качество картинки

Используйте внешнюю ИК-подсветку для этого

Когда одеваете прибор под защитный экран шлема, убедитесь в чистоте экрана и приблизите его как можно ближе к прибору

Объектив должен смотреть ровно сквозь экран

Встроенная ИК-подсветка предназначена для ближних действий

Для дальнего расстояния видения используйте ИК-фонарик

При проведении операций только у одного из рядом находящихся бойцов может быть включена ИК-подсветка

Если подсветка будет включена у нескольких из них, то когда они посмотрят друг на друга они будут отражаться в своих приборах (как в зеркале)

Примечание:

С любым типом ИК-подсветки Вы заметны для людей имеющих ИК обнаруживающие устройства.

Интерфейс для полного подключения к цифровому миру

Прием и передача видео потоков

Получение компьютерных данных, например карт

Прием текстовых команд (сообщений)

Взаимодействие с другими приборами ...

Цифровой прибор ночного виденья - видео интерфейс

Популярный композитный видеосигнал (FBAS)

Вход/Выход для видео

хорошо известный жёлтый синч для TV-Sets, VDRs, DVD-Players или Video-Cams включается или выключается от блока питания или дистанционным управления

Все композитные V-сигналы могут быть показаны!

Аналоговый вход/выход который может использоваться вместе (отдельно) с системой приёма/отправки

Цифровой прибор ночного виденья - текстовый интерфейс

Текстовые сообщения могут отсылаться через цифровой интерфейс (Lemo-plug)

Двигаются по экранному меню (OSD) в дополнение к показываемому изображению

Дополнительные текстовые сообщения (24 символа/онлайн)

Опция:

Дополнительные две строки текста по 24 символа в каждой

Текстовые сообщения

Могут быть легко напечатаны при помощи лёгкого в использовании SW Могут быть отправлены нескольким выбранным пользователям

Цифровой прибор ночного виденья - интерфейс системы управления

Программные модули DNVG обеспечивают много внутренних интерфейсов и "открытых" функций

Все выключатели (за исключением выключателей вкл/выкл) работают через программное обеспечение

Благодаря этому "умные" системы могут работать с DNVG, например:

Комбинированная система управления

Сообщения о состоянии от внешнего оборудования - И т.д.

Цифровой прибор ночного виденья (Полная версия, Стандарт)

Характеристика:

Цифровая сенсорная система: Да

Программное обеспечение: AD2V 1

Тип прибора: цифровой

Наличие катодной трубки: Нет

Картинка: ч/б

Светочувствительность: от 0,00029 люкс до дневного света (пассивная система без ИК)

Оптическая система: 1:1, 2:1

Фокусное расстояние/ Диафрагма

Постоянное фокусное расстояние, фокусировка в пределах от 30 см до бесконечности

Регулировка оптической системы

Коррекция диоптрий, подстройка оптических осей окуляров

Коррекция диоптрий: от -3 до +3

Угол изображения: 43°

Расстояние между оптическими осями окуляров 55 мм - 75 мм (регулируемое)

Инфракрасная подсветка: Да

Активное управление с цифровой индикацией от пассивного (0%) до 10 (активного)

Датчики освещенности: Да

С цифровой индикацией: Да

Вес: 290 грамм

Время работы: 10 часов (при интенсивность ИК-подсветки 50%)

Рабочая температура от: -25°C до +45°C

Возможность использования со внешней видео и другой аппаратурой: Есть

Возможность индикации текстовых сообщений есть DNVG поставляемый набор

Служба поддержки: (для загрузки или настройки ПО)

Пакет обновлений: 24 заменяемых, сервис обновлений, и т.д.

DNVG конфигурации (для полной и упрощенной версий)

Настройка окуляров:

Скрытыми винтами - регулируется при помощи не большого инструмента

Ничего не выделяется на поверхности прибора - большая компактность прибора

Система объектива: 1:1

Модуль линзы объектива: (F=2,0; f=10,5 mm, 43°)

Натуральный размер и расстояние для восприятия

Полностью интегрированы в корпус прибора - малый вес 2:1

Модуль линзы объектива: (F=1,2; f=20,7 mm, 16°)

Рекомендуется для наблюдения: 2х увеличение

Комплектация:

Очки Digital Night Vision Goggle - DNVG

Зарядное устройство

Адаптер для независимой подзарядки DNVG

Прочный кейс DNVG

Набор запасных батарей

Дополнительные камеры

Адаптер для кабелей

Гарантия: 2 года

Руководство пользователя: ( на английском языке )
