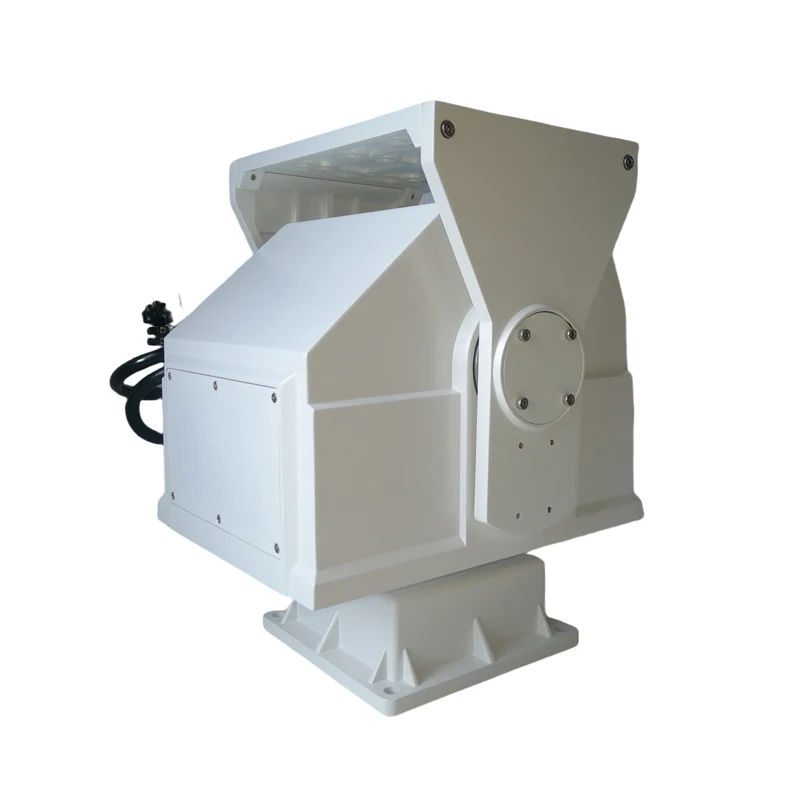

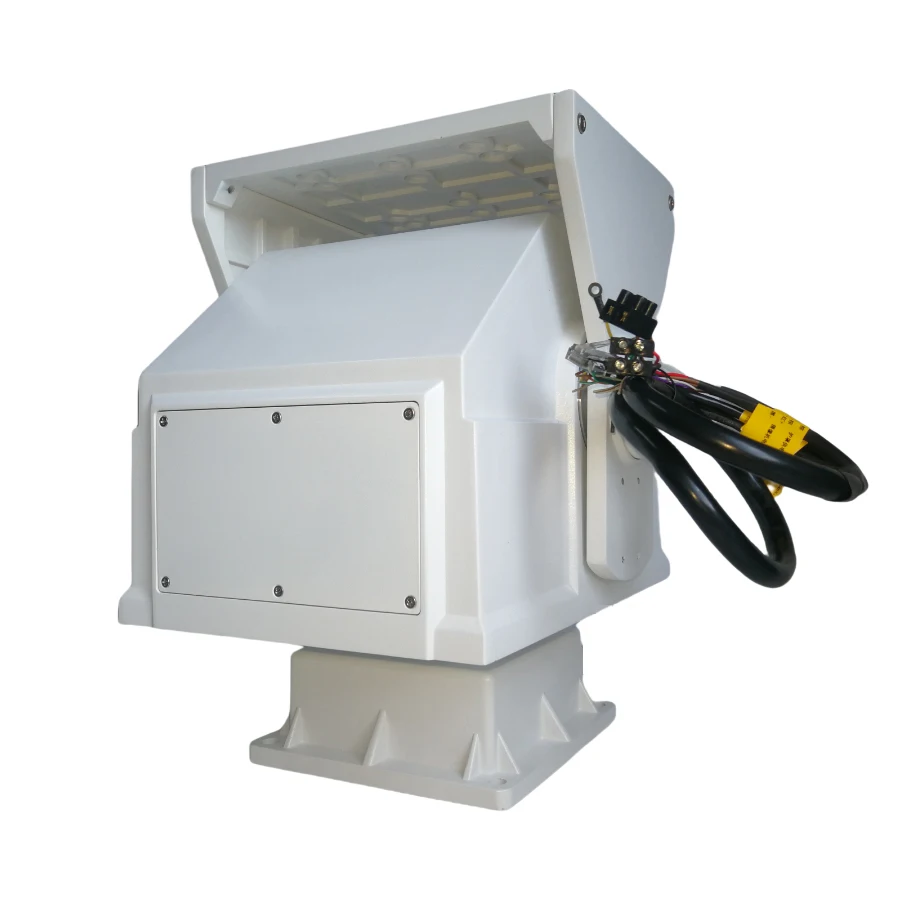

Головка с панорамированием весом 22–35 кг, подходит для PTZ-камер, позиционеры с панорамированием, системы панорамирования и интеграции PTZ-роботов

Технические характеристики
Модель
Серия JSA-EFPTZDU31
Макс.Загрузка
22~35 кг
Режим подшипника
Верхняя нагрузка/(совместимость с боковой нагрузкой)
Режим вождения
Червячный редуктор, гибридный привод ремня ГРМ
Угол панорамирования
0°～360°
Угол наклона
-75°~40°
Скорость панорамирования
0.1°～40°/S или 0,01°～40°/С
Скорость наклона
0.1°～20°/S или 0,01°～20°/С
Предустановленная точность
±0.1°,[Настраиваемый ±0,01°]
Предустановка
200
Авто круиз
Поддержка
Интерфейсный
РС485
Протокол
Пелко_Д
Скорость передачи данных
9600
Адрес
1
Нижний кабель
24 В переменного тока*1, RS485*1, RJ45*1, GND*1; дополнительные другие линии могут быть настроены по требованию.
Верхний кабель
24 В переменного тока*1, постоянный 12 В*1, RS485*1, RJ45*1 GND*1;Дополнительные другие линии могут быть настроены по требованию
Угол возврата
Поддержка угла и ориентации в реальном времени.
Диапазон входного напряжения
-40 ~+70
Рабочая температура
24 В переменного тока ±20% 50/60 Гц; 100 Вт
Рабочая влажность
<90% относительной влажности
Молниезащита
Диапазон входного напряжения питания 4000 В, связь и видеосигнал 2000 В.
Степень профилактики
Стандартная конфигурация IP66; Дополнительная обработка против солевого распыления
Вес
15кг
Размер
227 мм × 260 мм × 333 мм (Д * Ш * В)
Размер
Модель заказа
Модель
Загрузка
/Кг
Угловой диапазон
Диапазон скоростей
Предустановленная точность
Угловая обратная связь
Верхняя розетка
Нижний кабельный вход
Сковорода
Наклон
Сковорода
Наклон
JSA-EFPTZDU3122
22
0°~360°
-75°~40°
0.1°～15°/С
0.1°～7°/С
±0.1°
Запрос на обратную связь
GND*1
24 В переменного тока*1
12 В постоянного тока*1
РС485*1
RJ45*1[100Мб]
GND*1
24 В переменного тока*1
РС485*1
RJ45*1[100Мб]
JSA-EFPTZDU3135
35
JSA-EFPTZDU31H22
22
0°~360°
-75°~40°
0.01°～40°/С
0.01°～20°/С
±0.01°
Обратная связь в реальном времени
GND*1
24 В переменного тока*1
12 В постоянного тока*1
РС485*1
RJ45*1[100Мб]
GND*1
24 В переменного тока*1
РС485*1
RJ45*1[100Мб]
JSA-EFPTZDU31H35
35
Настройка проекта
На основе этой стандартной модели мы можем настроить диапазон угла панорамирования или наклона, нижний входной кабель, верхний выходной кабель, программное обеспечение и т. д.в соответствии с индивидуальными потребностями заказчика.
