RS232 RS422 RS485 к Ethernet-конвертеру ZLAN5143BI IOT Modbus RTU к TCP устройствам коммуникация и сетевой продукт

RS232 RS422 RS485 в Ethernet-конвертер IOT Modbus RTU в последовательный сервер TCP
Описание товара
2.1 Характеристики оборудования

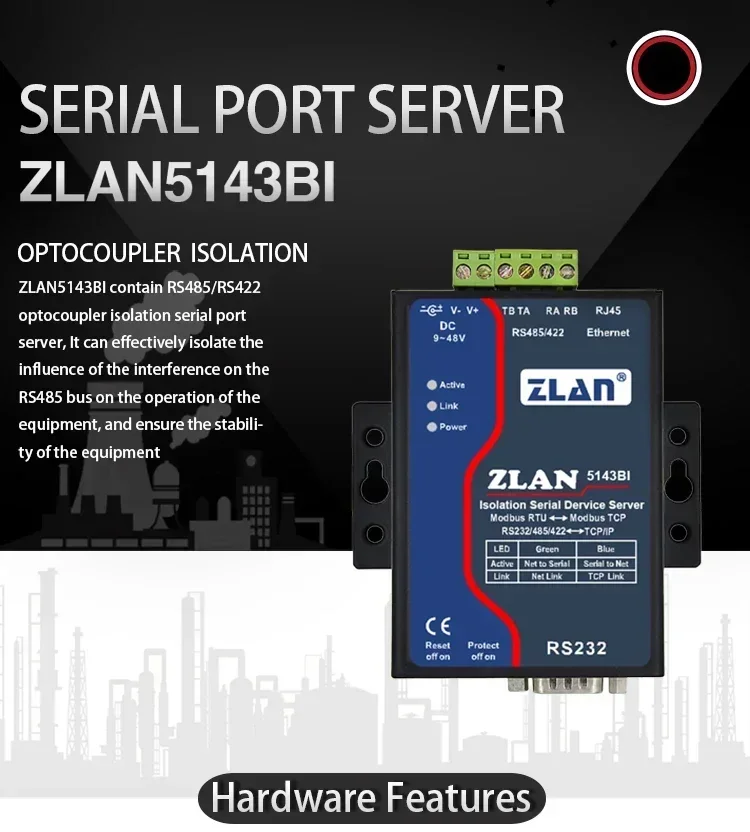

ZLAN5143BI имеет следующие особенности:
1) RS485/422 изоляция последовательной оптической связи, напряжение изоляции 1500V. Применимо к среде с сильными помехами, в которой обычный сервер последовательных устройств не может работать должным образом. Эффективно изолировать цепь заземления между устройством последовательного порта и сервером последовательного порта.
2) Встроенная Молниезащита источника питания: встроенное сопротивление, чувствительное к давлению, и керамическая разрядная трубка могут эффективно защитить внутреннюю цепь сервера последовательных устройств в чехол всплеска напряжения.
3) Промышленный источник питания: он имеет два режима подключения источника питания: терминал и вилка питания. Может быть источник питания с широким напряжением 9 ~ 48 В.
4) Он имеет три интерфейса последовательного порта RS232/485/422.
5) RS485/422 имеет емкость 256 нагрузок.
6) порт Ethernet с защитой от перенапряжения 2 кВ.
7) обильные индикаторы панели удобны для отладки: при подключении есть не только 100M _ звено, светлый светильник, указывающий, подключена ли сетевая линия, но и звено, светлый светильник, указывающий на установление соединения TCP. Индикатор данных светильник имеет независимый индикатор светильник для «последовательного порта на порт Ethernet», «Порта Ethernet на последовательный порт». Удобно для отладки сайта.
2.2 Функции программного обеспечения
1) Поддержка TCP-сервера, TCP-клиента, режима UDP, многоадресной рассылки UDP. Поддержка функции сервера TCP в качестве TCP-клиента. Поддержка 30 подключений TCP в качестве TCP-сервера и 7 IP-адресов в качестве TCP-клиента.
2) Скорость передачи поддерживает 1200 ~ 115200 бит/с, биты данных поддерживают 5 ~ 9 бит, а четность может быть никакой, нечетной, четной, меткой, пробелом. Аппаратное управление потоком CTS/RTS и мягкое управление потоком XON/XOFF.
3) Поддержка функции отправки MAC-адреса при подключении устройства для облегчения облачного управления устройствами.
4) обеспечить поиск, настроить устройство вторичной разработки посылка DLL на ПК.
5) Поддержка конфигурации веб-браузера, поддержка динамического доступа DHCP IP, Протокола DNS для подключения адреса Сервера доменных имен.
6) Поддержка устройства удаленного поиска, настройка параметров устройства, обновление программы устройства в облаке.
7) Поддержка удаленного просмотра состояния подключения TCP, отправки и получения данных последовательного порта устройств с помощью программного обеспечения. Виртуальный последовательный порт поддерживает мониторинг данных.
2.3 Расширенные функции программного обеспечения
Число 4 в 5143BI указывает на то, что поддерживаются расширенные программные функции, в том числе:
1) Поддержка функции шлюза Modbus, поддержка Modbus RTU для Modbus TCP. Модбус хранения может поддерживаться, а данные об оборудовании могут собираться автоматически и сохраняться. Также поддерживается Шлюз Modbus для режима без хранения.
2) Поддержка нескольких хостов: Поддержка порта Ethernet позволяет нескольким компьютерам одновременно получать доступ к одному и тому же устройству с последовательным портом в режиме запроса вопрос-ответ.
3) Поддержка настраиваемых функций сердцебиения и регистрации посылка: легко общаться с облаком и идентифицировать устройство.
4) Поддержка функции TCP требует аутентификации по паролю для установления соединения для обеспечения безопасности соединения.
5) поддерживает функцию «транскодирования», которая может реализовать перевод протоколов для конкретных устройств и позволить различным устройствам подключаться к единой программной платформе.
6) поддерживает функцию отправки и отправки данных в режиме HTTP, а облако может напрямую использовать инструкции HTTP для взаимодействия с данными последовательного порта устройства.

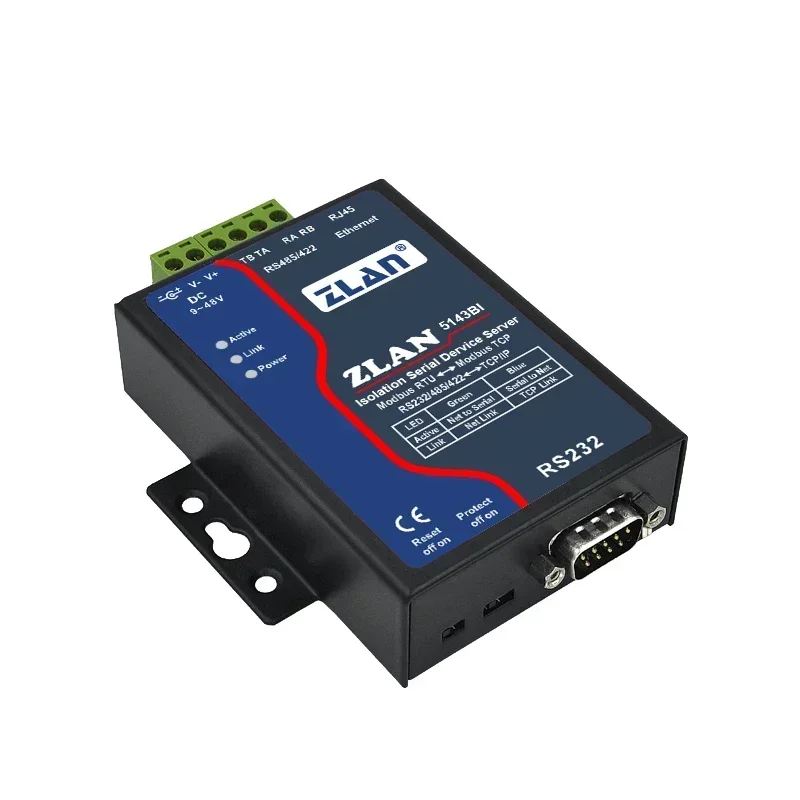

Небольшой размер Din-рейку Modbus RTU TCP Ethernet один последовательный порт последовательный сервер
Небольшой размер Din-рейку Modbus RTU TCP Ethernet один последовательный порт последовательный сервер
Особенности
2.1 Характеристики оборудования
ZLAN5143BI имеет следующие особенности:
1) RS485/422 изоляция последовательной оптической связи, напряжение изоляции 1500V. Применимо к среде с сильными помехами, в которой обычный сервер последовательных устройств не может работать должным образом. Эффективно изолировать цепь заземления между устройством последовательного порта и сервером последовательного порта.
2) Встроенная Молниезащита источника питания: встроенное сопротивление, чувствительное к давлению, и керамическая разрядная трубка могут эффективно защитить внутреннюю цепь сервера последовательных устройств в чехол всплеска напряжения.
3) Промышленный источник питания: он имеет два режима подключения источника питания: терминал и вилка питания. Может быть источник питания с широким напряжением 9 ~ 48 В.
4) Он имеет три интерфейса последовательного порта RS232/485/422.
5) RS485/422 имеет емкость 256 нагрузок.
6) порт Ethernet с защитой от перенапряжения 2 кВ.
7) обильные индикаторы панели удобны для отладки: при подключении есть не только 100M _ звено, светлый светильник, указывающий, подключена ли сетевая линия, но и звено, светлый светильник, указывающий на установление соединения TCP. Индикатор данных светильник имеет независимый индикатор светильник для «последовательного порта на порт Ethernet», «Порта Ethernet на последовательный порт». Удобно для отладки сайта.
2.2 Функции программного обеспечения
1) Поддержка TCP-сервера, TCP-клиента, режима UDP, многоадресной рассылки UDP. Поддержка функции сервера TCP в качестве TCP-клиента. Поддержка 30 подключений TCP в качестве TCP-сервера и 7 IP-адресов в качестве TCP-клиента.
2) Скорость передачи поддерживает 1200 ~ 115200 бит/с, биты данных поддерживают 5 ~ 9 бит, а четность может быть никакой, нечетной, четной, меткой, пробелом. Аппаратное управление потоком CTS/RTS и мягкое управление потоком XON/XOFF.
3) Поддержка функции отправки MAC-адреса при подключении устройства для облегчения облачного управления устройствами.
4) обеспечить поиск, настроить устройство вторичной разработки посылка DLL на ПК.
5) Поддержка конфигурации веб-браузера, поддержка динамического доступа DHCP IP, Протокола DNS для подключения адреса Сервера доменных имен.
6) Поддержка устройства удаленного поиска, настройка параметров устройства, обновление программы устройства в облаке.
7) Поддержка удаленного просмотра состояния подключения TCP, отправки и получения данных последовательного порта устройств с помощью программного обеспечения. Виртуальный последовательный порт поддерживает мониторинг данных.
2.3 Расширенные функции программного обеспечения
Число 4 в 5143BI указывает на то, что поддерживаются расширенные программные функции, в том числе:
1) Поддержка функции шлюза Modbus, поддержка Modbus RTU для Modbus TCP. Модбус хранения может поддерживаться, а данные об оборудовании могут собираться автоматически и сохраняться. Также поддерживается Шлюз Modbus для режима без хранения.
2) Поддержка нескольких хостов: Поддержка порта Ethernet позволяет нескольким компьютерам одновременно получать доступ к одному и тому же устройству с последовательным портом в режиме запроса вопрос-ответ.
3) Поддержка настраиваемых функций сердцебиения и регистрации посылка: легко общаться с облаком и идентифицировать устройство.
4) Поддержка функции TCP требует аутентификации по паролю для установления соединения для обеспечения безопасности соединения.
5) поддерживает функцию «транскодирования», которая может реализовать перевод протоколов для конкретных устройств и позволить различным устройствам подключаться к единой программной платформе.
6) поддерживает функцию отправки и отправки данных в режиме HTTP, а облако может напрямую использовать инструкции HTTP для взаимодействия с данными последовательного порта устройства.
Фигурка
Интерфейс:
485/422: терминал; 232: DB9
Источник питания:
5,5 мм, внутри положительный внешний отрицательный, стандартный выход
Размер:
Д x Ш x В = 9,4 см × 6,5 см × 2,5 см
Интерфейс связи
Ethernet:
10 м/100 м, защита от перенапряжения 2 кВ
Серийный
RS232/485/422 × 1: RXD, TXD, GND, CTS, RTS
Серийные параметры
Скорость передачи:
1200 ~ 115200 бит/с
Биты четности:
Нет, нечетный, даже, Марк, пространство
Биты данных:
5~9
Управление потоком:
RTS/CTS, XON/XOFF, нет
Программное обеспечение
Протокол:
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Способ настройки:
ZLVirCom, веб-браузер, библиотека управления устройствами
Сеть Способ связи:
Прямой TCP/IP, виртуальный последовательный порт
Режим работы
TCP сервер, TCP клиент, UDP, UDP Многоадресная рассылка
Требование к питанию
9~48 В постоянного тока,80 мА @ 12 В;40 мА @ 24 В;20 мА @ 48 В
Защита окружающей среды
Рабочая температура:
-40~85
Температура хранения:
-45~165
Влажность:
5 ~ 95% RH
Небольшой размер Din-рейку Modbus RTU TCP Ethernet один последовательный порт последовательный сервер
