RF elements 30° Sector HG3-TP-A20-30

Артикул: HG3-TP-A20-30

(0)

41 930 ₽ за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Все способы оплаты Можно оформить в кредит

Подробнее о доставке

Основные характеристики

Артикул

HG3-TP-A20-30

Производитель

RF elements

Описание
Отзывы и вопросы

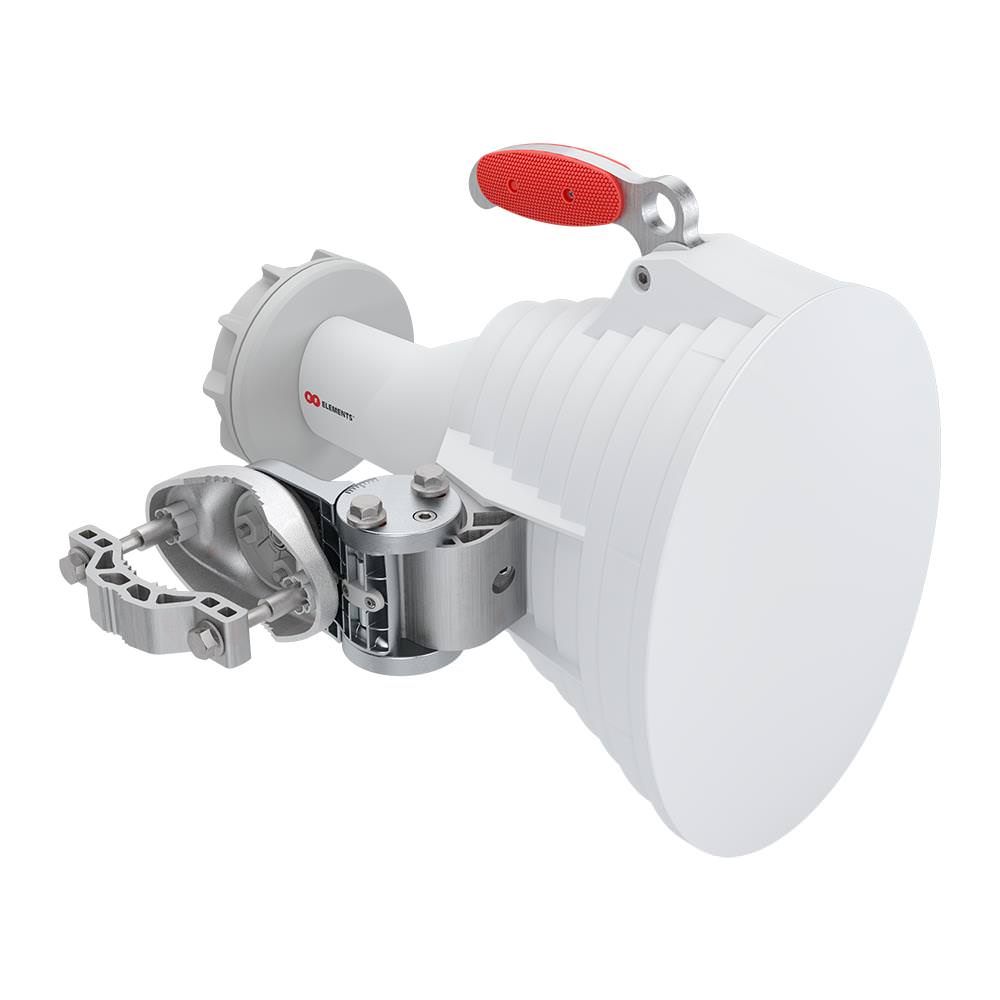

Описание RF elements 30° Sector HG3-TP-A20-30

Асимметричная секторная антенна, оснащённая быстрозажимным волноводным разъёмом TwistPort. Устройство обеспечивает высокий коэффициент усиления, масштабируемость сети и увеличение производительности. Подавляет воздействие боковых лепестков и обладает чрезвычайно низким обратным излучением. Нет необходимости бороться с нежелательным сигналом, не нужно никаких дополнительных отражателей и защитных корпусов. Устройство идеально подходит для объединённых инсталляций с высокими требованиями совместного размещения.

Антенна обладает уникальной формой луча: поперечное сечение его эллиптическое, что полезно для тех случаев развёртывания, когда ассиметричная форма луча обеспечивает лучшее покрытие. А диаграмма направленности остаётся стабильной во всём рабочем частотном диапазоне.

Вы можете повернуть антенну на 90°, благодаря чему угол излучения в горизонтальной плоскости будет составлять 20°, а в вертикальной 30°. Это возможно благодаря специально разработанному креплению, позволяющему поменять местами ручку и кронштейн.

Другие модели:

30° Sector HG3-TP-A20-30
60° Sector HG3-TP-A60
90° Sector HG3-TP-A90

Технические характеристики

Разъём антенны	TwistPort — Быстрозажимной волноводный разъём
Тип антенны	Рупорная
Материал	УФ-стойкий ABS-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Допустимый диаметр мачты	22–80 мм
Температура окружающей среды рабочая	-35.. +55 °C
Вес	6.5 кг — одно устройство 7 кг — одно устройство, включая упаковку
Размеры	393 х 347 х 318 мм — устройство 412 х 400 х 400 мм — устройство в упаковке
Сопротивление ветру	До 160 км/ч
Максимальный угол наклона	± 25°
Рабочий диапазон	5180–6000 МГц
Усиление	20.5 дБи
Коэффициент обратного излучения	35 дБ
Угол излучения в горизонтальной плоскости -3 дБ	Г 21° / В 21°
Угол излучения в вертикальной плоскости -3 дБ	Г 15° / В 15°
Угол излучения в горизонтальной плоскости -6 дБ	Г 30° / В 30°
Угол излучения в вертикальной плоскости -6 дБ	Г 20° / В 20°
В горизонтальной плоскости при вертикальной / горизонтальной поляризации
В вертикальной плоскости при вертикальной / горизонтальной поляризации
График усиления при горизонтальной / вертикальной поляризации
