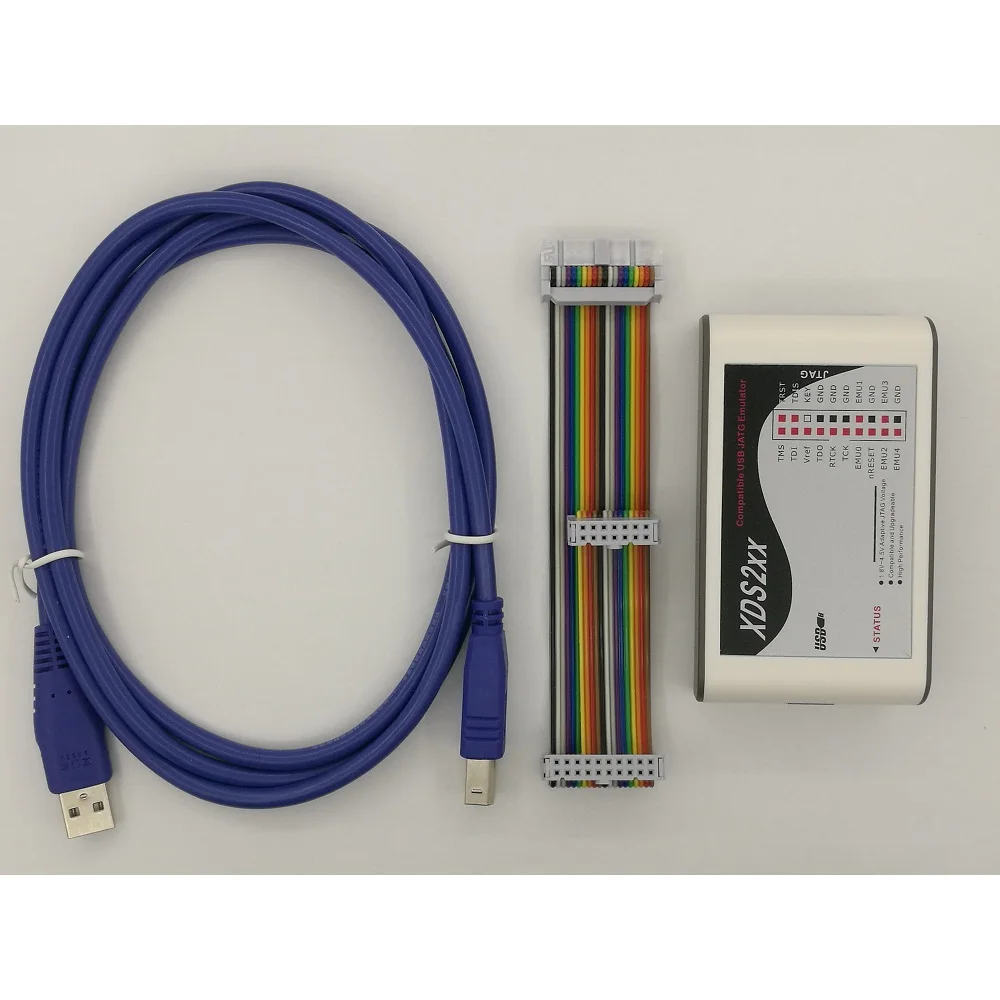

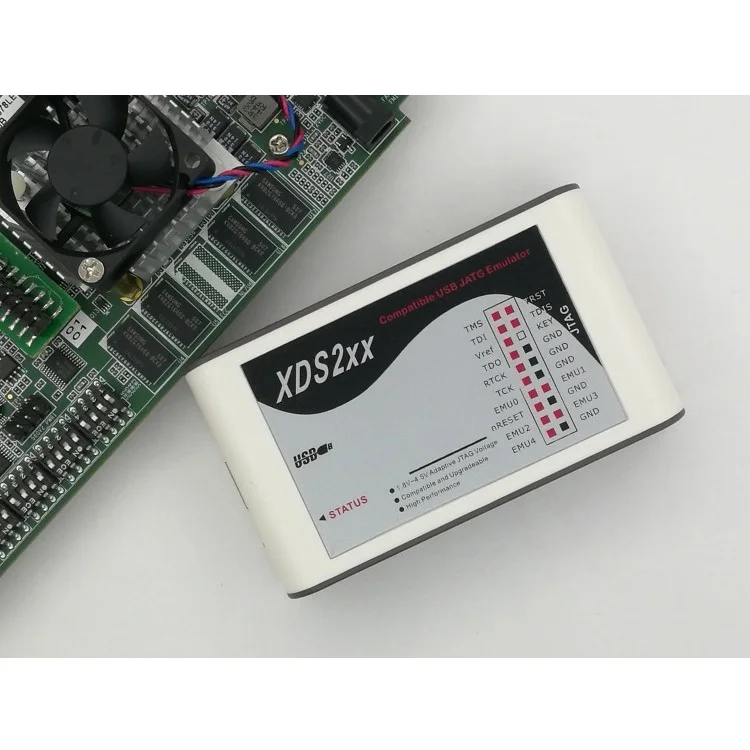

Эмулятор XDS200 XDS2XX с высокой производительностью

Полная совместимость с симулятором TI XDS200

1. Усб2. 0 полноскоростной интерфейс, шина USB обеспечивает питание.

2. Поддерживает 1,5 V-4 целевая плата 10 напряжением 5 В.

3. Поддерживает T1I DSP и микропроцессоры с интерфейсами JTAG/CJTAG следующим образом

4. Обеспечивает функциональность программных и аппаратных точек останова и поддерживает режим реального времени в режиме реального времени.

5. Обеспечить встроенную функциональность трассировки (ETB).

6. Обеспечить функцию программирования для порта TI UniFlash.

7. При использовании сигнала nTRST два контакта EMU используются для выборки и обеспечения режима загрузки «JTAG reset» «wait in reset».

8. С Помощью Сигнала TVD два контакта EMU используются для выборки и обеспечения питания при сбросе в режиме запуска.

9. Обеспечить функцию сигнала EMU для XDS560 Rev D.

10. Даже когда CCS не работает, все еще можно обеспечить функцию обнаружения отключения питания целевой платы и применить запуск при запуске CCS (режим загрузки)

Интерфейс и световые индикаторы

Интерфейс USB

Высокоскоростной USB 2,0

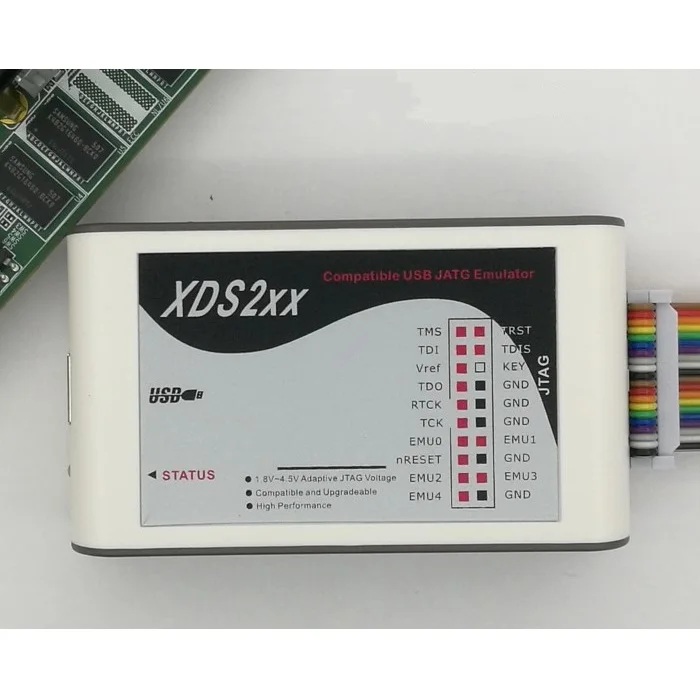

Интерфейс JTAG/CJTAG: обеспечивает как TI-14PIN, так и CT120 (расстояние 2 54 мм)

Светодиодный индикатор светильник

Красный светодиодный вкл.: запуск XDS200 завершен, ожидание CCS для загрузки драйвера моделирования

Красный светодиодный выключено: загрузка драйвера моделирования завершена (после завершения настройки целевой настройки)

Зеленый светодиодный мигает: состояние занятости (указывает на состояние обмена данными между симулятором и целевой платой)
