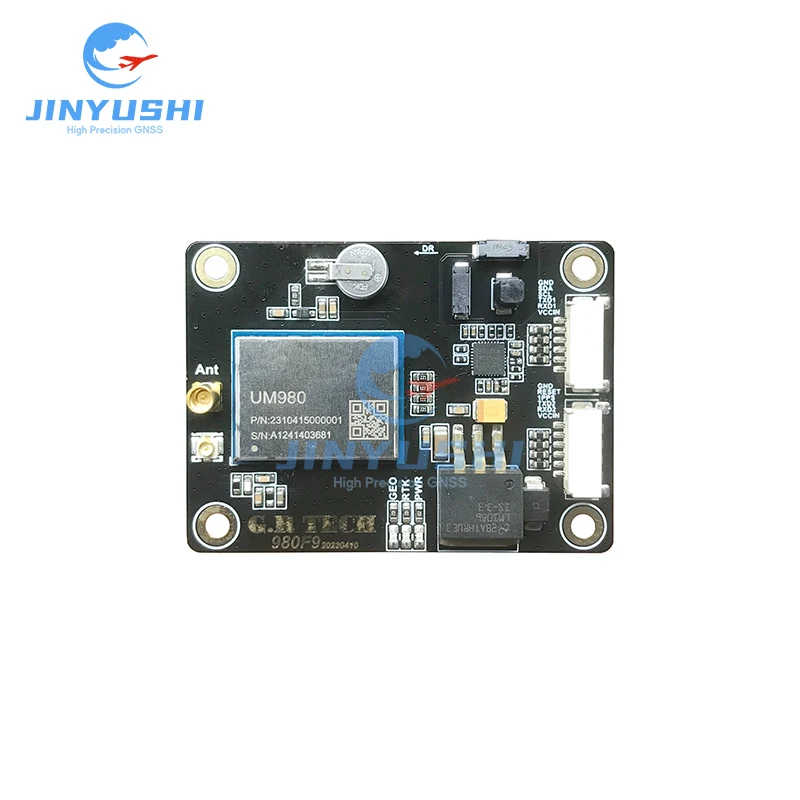

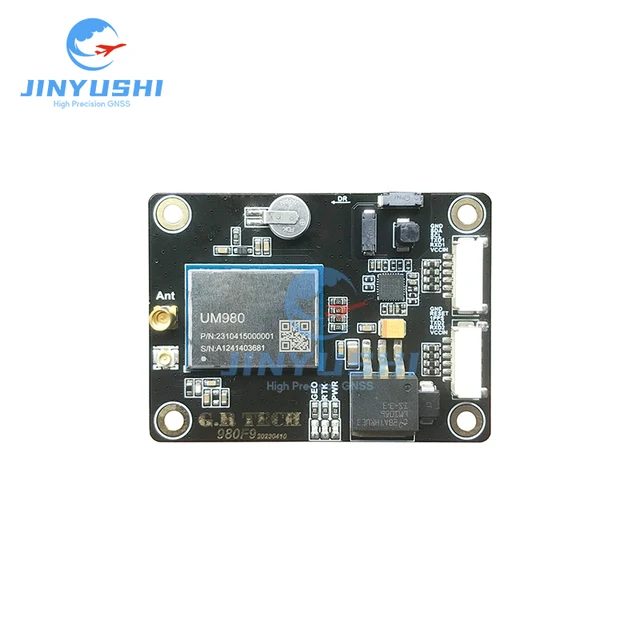

EM-980D2 GNSS плата RTK базовая станция Unicore UM980 OEM, разрабатывающий комплект GPS, высокоточный совместимый Trimble BD970 BD990

Технические характеристики UM980
Характеристики производительности
Канал
1408 каналы на основе туманности
Частота
GPS L1C/A, L1C, L2C, L2P(Y), L5
BDS B1I, B2I, B3I, B1C, B2a, B2b
ГЛОНАСС G1, G2, G3
Galileo E1, E5a, E5b, E6
QZSS L1C/A, L1C, L2C, L5
NavIC L5
SBAS L1C/A
Позиционирование в одной точке (среднеквадратичное)
По горизонтали: 1,5 m
По вертикали: 2,5 m
DGPS (RMS)
По горизонтали: 0,4 m
По вертикали: 0,8 m
RTK (RMS)
По горизонтали: 0,8 см + 1ppm
По вертикали: 1,5 см + 1ppm
ППП (Среднеквадратическое значение)
По горизонтали: 5 см
По вертикали: 10 см
Точность наблюдения (среднеквадратичное значение)
BDS
GPS
ГЛОНАСС
Галилео
Код B1I/B1C/L1C */L1C/A/G1/E1
10 см
10 см
10 см
10 см
Несущая фаза B1I/B1C/L1C */L1C/A/G1/E1
1 мм
1 мм
1 мм
1 мм
Код B2I/B2a/B2b */L5/E5a/E5b
10 см
10 см
10 см
10 см
Несущая фаза B2I/B2a/B2b */L5/E5a/E5b
1 мм
1 мм
1 мм
1 мм
Код B3I/L2P(Y)/L2C/G2
10 см
10 см
10 см
10 см
Несущая фаза B3I/L2P(Y)/L2C/G2
1 мм
1 мм
1 мм
1 мм
Точность времени (среднеквадратичное значение)
20 нс
Точность скорости (среднеквадратичное значения)
0,03 m/s
Холодный старт
<12 с
Время инициализации
<5 с (типично)
Надежность инициализации
> 99.9%
Скорость обновления данных
50 Гц * (RTK + необработанные данные)
Дифференциальные данные
RTCM V3.X
Формат данных
NMEA 0183, единокора
Физические характеристики
Упаковка
54 контакта LGA
Размер
17,0 × 22,0 × 2,6 мм
Вес
1,88 ± 0,03g
Экологические характеристики
Рабочая температура
-40 C ~ + 85 вc
Температура хранения
-55 C ~ + 95 ВС
Влажность
95% без конденсации
Вибрация
GJB150.16A-2009, MIL-STD-810F
Шок
GJB150.18A-2009, MIL-STD-810F
Интерфейс связи
3 × UART (LVTTL)
1 × I2C *
1 × может * (совместно с UART3)
Примечание: элементы, отмеченные *, поддерживаются только определенной прошивкой.
Антенна GNSS (HA-901A):
Антенна
天线结构
Патч архитектура
四臂螺旋结构
(Квадрифилярная спираль)
支持卫星信号
Поддерживаемые диапазоны сигналов позиционирования
GPS: L1/L2/L5
ГЛОНАСС: L1/L2/L3
BDS: B1/B2/B3
Galileo: E1/E5/E6
L-диапазон
Пиковое усиление *
2,5 ДБИ
件 поляризация
(RHCP)
天线轴比@天顶
Осевое соотношение @ Зенит
1,5 дБ
水平面覆盖角度
Азимутовое покрытие
360°
特性阻抗
Сопротивление
50 Ом
寸 大 lna
Справочник Частотный диапазон
1164 МГц ~ 1278 МГц
1525 МГц ~ 1615 МГц
Lвыигрыш *
35 ± 3,0 дБ (тип. @ 25 C)
, Изменение задержки группы
5 нс
Уровень шума *
1,5 дБ @ 25 с, тип.
Выход VSWR
1,8: 1 тип. 2,0: 1 Макс
Рабочее напряжение
3,0 ~ 6,0 V постоянного тока
Рабочий ток
45 мА
机械结构与环境特性
Механические и экологические
天 измерение
见附图
Connector Разъем
SMA-J ()
Первоначальный Радом
АБС + ПК
Вес
29 г
寸 метод крепления
通过底部3颗螺丝
Рабочая температура
－40 ～＋85
Температура хранения
－45 ～＋85
Влажность
95% без конденсации
寸 водонепроницаемый
IP67
:, IP67 件
寸(± 0,3 мм)
Посылка 1:
Только плата UM980 * 1

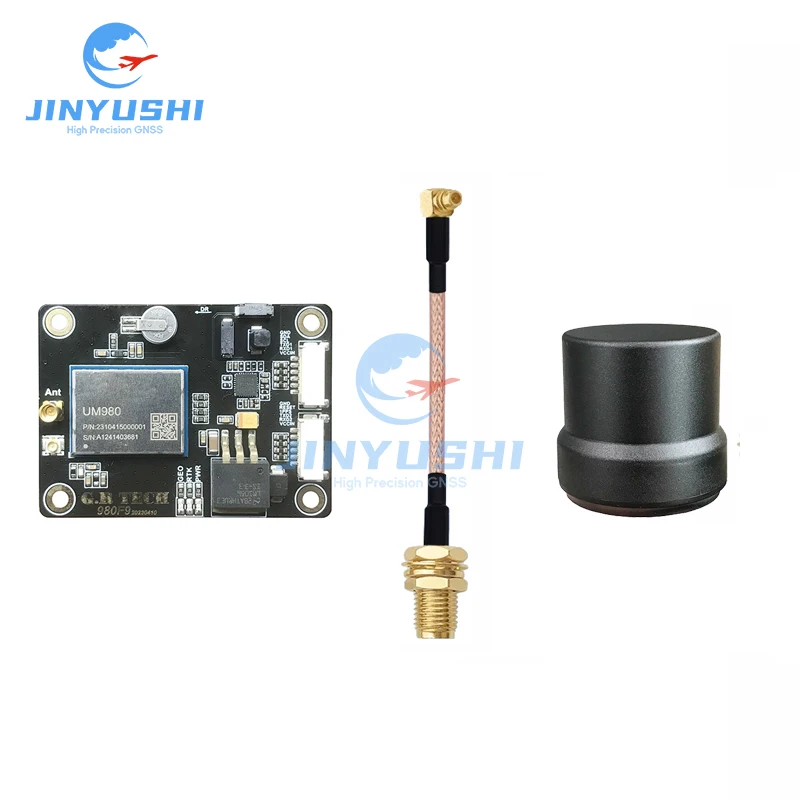

Упаковка 2:
Плата UM980 * 1
Кабель 50 см от MMCX до SMA женский * 1
HA-901A антенна GNSS * 1
