Wispen Grid 2G-24

Артикул: GA-2G24

(0)

14 200 ₽ за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Все способы оплаты Можно оформить в кредит

Подробнее о доставке

Основные характеристики

Артикул

GA-2G24

Производитель

Wispen

Описание
Отзывы и вопросы

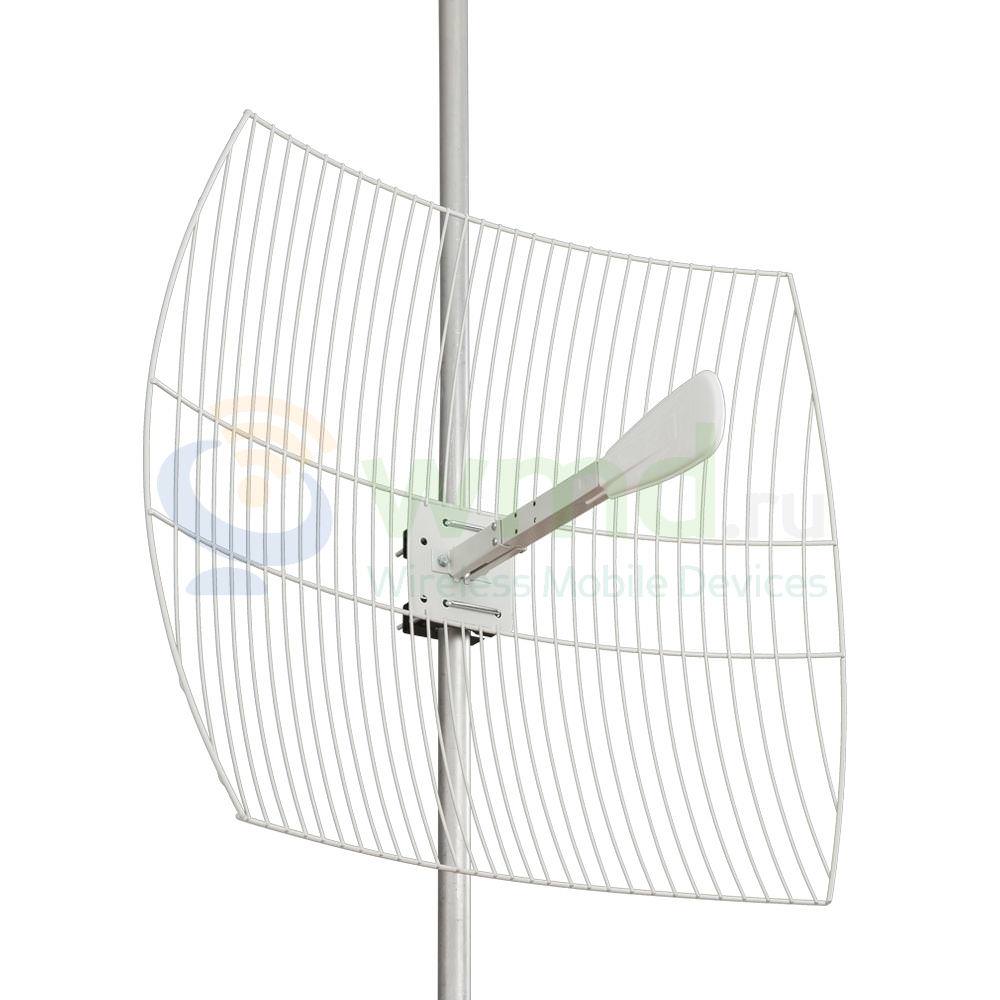

Описание Wispen Grid 2G-24

Направленная параболическая антенна с сетчатой конструкцией. Работает на частотах 1700–2700 МГц — можно использовать для Wi-Fi 2.4 ГГц и подключения 4G-модемов.

Высокий коэффициент усиления (24 дБи) отлично подойдёт для создания моста "Точка-Точка" или мощного клиента сети Wi-Fi.

Широкий диапазон частот обеспечивает гибкость использования с сотовым модемом — в сетях 3G (UMTS2100) и 4G (LTE 1800, 2600). Антенна обеспечит уверенный дальний приём и идеальна для работы со всеми операторами.

Конструкция включает облучатель, проволочный параболический прямофокусный рефлектор и крепления. Рефлектор окрашен порошковой полимерной краской. Остальные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную и безотказную эксплуатацию.

Особенности

Работа в частотном диапазоне 1700–2700 МГц
Обеспечение уверенной связи с базовой станцией на расстоянии до 25 км в условиях прямой видимости
Возможность установки на высокую мачту за счёт низкой ветровой нагрузки

Внимание! Для использования антенны требуется докупить высокочастотную кабельную сборку. На одном конце разъём должен быть N-type male, на другом — подходящий для подключения к Вашему радиоустройству / модему.

Монтаж

Установите две лапки основания держателя облучателя на вогнутую сторону отражателя. Закрепите винтами (2 шт.) с гайками (2 шт.), шайбами (2 шт.) и гроверами (2 шт.).
Вставьте держатель облучателя (квадратную трубу) в основание держателя. При этом выберите пару отверстий исходя из нужной рабочей частоты излучения (см. иллюстрацию). Закрепите держатель винтами (2 шт. тонкие) с гайками (2 шт.) и шайбами (4 шт.).
Определите необходимую поляризацию излучения (вертикальная или горизонтальная). В зависимости от нее монтируйте антенну горизонтально или вертикально. Установите кронштейн на тыльную сторону отражателя, треугольная плоскость должна быть сверху. Закрепите к отражателю винтами (3 шт.) с гайками (3 шт.), шайбами (3 шт.) и гроверами (3 шт.).
Приложите зажимы для трубы плоской стороной сбоку кронштейна. Вставьте U-образные болты в зажимы и кронштейн, обхватив тем самым трубу. Закрепите U-болты гайками (4 шт.) с шайбами (4 шт.) и гроверами (4 шт), не затягивайте гайки. Отрегулируйте наклон антенны в вертикальной плоскости и поворот в горизонтальной плоскости. Затяните гайки.
Вставьте кабель в держатель, выведите его с тыльной стороны отражателя. Подключите кабель к разъёму облучателя. Вставьте облучатель в держатель до упора.
Подключите радиоустройство / модем к кабелю.

Необходимые инструменты для установки: гаечный ключ 8х10, шлицевая и крестовая отвёртки, рулетка.

Технические характеристики

Диапазон частот	1700–2700 МГц
Стандарты	Wi-Fi 2.4 ГГц 3G (UMTS 2100) 4G (LTE 1800, 2600), YOTA
Коэффициент усиления	24 дБи
Разъём	1x N-типа (female) для подключения кабеля
КСВН в диапазоне частот	Не более 1.5
Поляризация	Вертикальная или горизонтальная (когда устройство можно повернуть на 90° в вертикальной плоскости)
Импенданс	50 Ом
Максимальная подводимая мощность	100 Вт
Допустимая ветровая нагрузка	25 м/с
Температура окружающей среды рабочая	-40.. +50 °C
Влажность окружающей среды рабочая	0.. 100%
Размеры	800 x 690 x 130 мм
Крепление	На мачту
