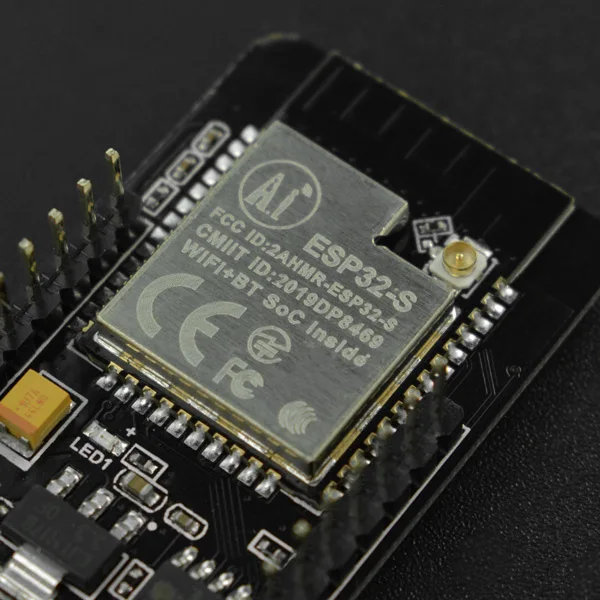

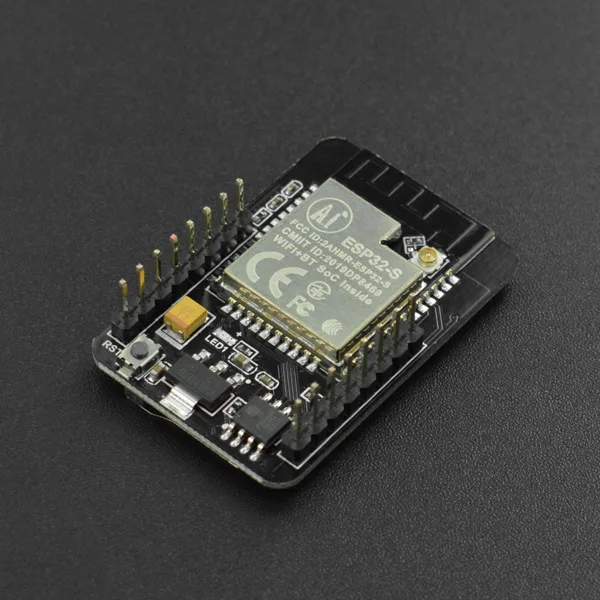

Esp32-cam-это недорогая плата для разработки интернет-решений, самая маленькая система, основанная на продуктах iot для разработки модулей ESP32, имеет небольшой объем, но преимущество бортовой камеры, подходящей для быстрого прототипа, разработка проектов своими руками, знакомство с Интернетом вещей для изучения и т. д.
Продукт объединяет традиционный Wi-Fi, bluetooth и bluetooth с низким энергопотреблением, с двумя высокопроизводительными 32-битными процессором LX6, использующими архитектуру конвейерной обработки величиной 7, диапазон регулировки частоты составляет от 80 до 240 МГц. До 600 минут вычислительной мощности, хранилище для внешнего 520 KB + внутренняя 4-метровая PSRAM, Поддержка UART/SPI, I2C/PWM/ADC, Интерфейс DAC, поддержка камеры OV2640 и OV7670, встроенная вспышка одновременно, поддержка загрузки изображений Wi-Fi, поддержка TF-карты и различные спящие режимы. Встроенная плата разработки Lwip и FreeRTOS, поддерживает режим работы STA/AP/STA + AP, поддерживает интеллектуальную конфигурацию/AirKiss сеть распространения ключей, Поддержка обновления последовательного порта, локального и удаленного обновления прошивки (FOTA), внутреннего с датчиком Холла, модулем датчика температуры и т. д.
Плата разработки CAM ESP - 32 полностью соответствует стандарту Wi-Fi 802,11 b/g/n/e/I и bluetooth 4,2, но в качестве основного режима для создания независимого сетевого контроллера, также, как от работы машины, продолжить другой хост MCU для существующих работников может увеличить сетевое оборудование.
Камера ESP - 32 может широко использоваться в различных интернет-ситуациях, подходит для семейного интеллектуального оборудования, промышленного беспроводного управления, беспроводного мониторинга, беспроводной идентификации QR, беспроводной системы позиционирования (GPS) сигналы и другие интернет-приложения.
Примечание:
1. Пожалуйста, убедитесь, что входная мощность модуля не менее 5 В 2 А, иначе на изображении будут появляться ватерлинии.
2. ESP32 GPIO32 контактный источник питания камеры управления, когда камера работает, пожалуйста, потяните GPIO32 низко.
3. Поскольку соединение камеры XCLK IO0, пожалуйста, IO0 повесил трубку при использовании, не соответствует высокому и низкому уровню.
4. На заводе уже есть прошивка по умолчанию, а не другая загрузка, в случае сильного сгорания другая прошивка, пожалуйста, осторожно работайте.
Технические характеристики
Вспышка SPI: 32 Мбит по умолчанию
ОЗУ: 520 кб + Внешняя 4-метровая PSRAM внутри

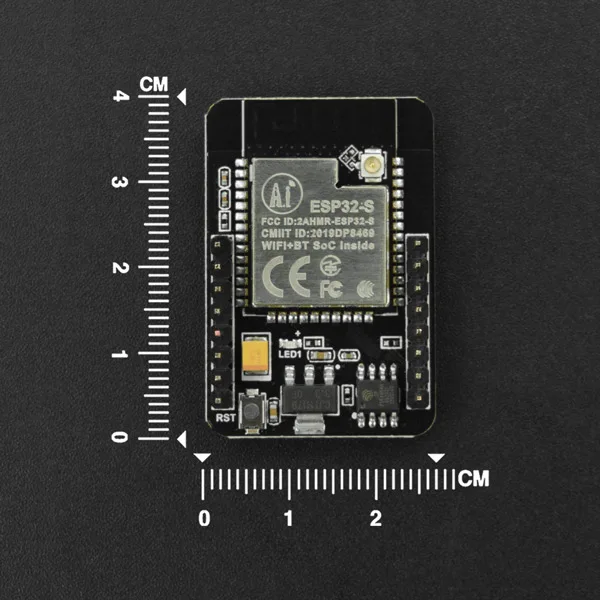

Размер: 27*40,5*4,5 мм (+ / -0,2)
Bluetooth, bluetooth 4,2 стандарты BR/EDR и BLE
Wi-Fi: 802,11 b/g/n/e/I
Интерфейс поддержки: UART, SPI, I2C, PWM
Поддержка TF-карты 4g: самая большая поддержка
IO: девять
Скорость последовательного порта: 115200 бит/с по умолчанию
Форматы вывода изображений: JPEG (поддержка только OV2640), BMP, CRAYSCALE
Спектр: 2412-2484 МГц
Антенна: антенна печатной платы, усиление 2 дБи
Мощность передачи: 802,11 b: 17 плюс-минус 2 дБм (@ 11 Мбит/с)
802,11g: 14 + 2 дБм (@ 54 Мбит/с)
802,11 n: 13 плюс-минус 2 дБм (@ MCS7)
Чувствительность приема: CCK, 1 Мбит/с: - 90 дБм
CCK, 11 Мбит/с: - 85 дБм
6 Мбит/с (1/2 BPSK) : - 88 дБм
54 Мбит/с (3/4 64-QAM) : - 70 дБм
MCS7 (65 Мбит/с, 72,2 Мбит/с) : - 67 дБм
Питание: Выключите вспышку: 180 ma @ 5 v
Вспышка и яркость до самой большой: 310 ma @ 5 v
Глубокий сон: самое низкое энергопотребление может достигать 6 мА при 5 В
Moderm - sleep: 20 мА @ 5 В может достичь минимума
Свет-спящий режим: минимум 6,7 mA @ 5 v
Безопасность: WPA/подключен-предприятие/WPS
Объем поставки: 5 В
Рабочая температура: - 20 ~ 85
Условия хранения: - 40 ~ 90 , 90% RH
Вес: 10 г
Список рассылки
Макетная плата ESP32 - CAM (с камерой) x1
Соответствующих документов
Руководство пользователя продукта: http://www.dfrobot.com.cn/изображения/загрузка/файл/201900707161955h8suet. Pdf
