Блок сопряжения с внешними устройствами "Соната-СК4.1"

Блок сопряжения с внешними устройствами "Соната-СК4.1"



 Блок сопряжения с внешними устройствами "Соната-СК4.1" (далее по тексту Изделие) предназначен для дистанционного включения/отключения аппаратуры иных производителей (не имеющей интерфейса Rebus3 (3-пр)), интегрированной в комплекс ТСЗИ.



 Изделие представляет собой двухканальный удаленно управляемый коммутатор сети 220 В (1 канал), совмещенный с коммутатором общего назначения (2 канал). Первый канал 1 обеспечивает управление внешним устройством путем подачи/отключения напряжения питания 220 В / 50 Гц (канал 1). Второй канал - путем замыкания/размыкания «сухого» контакта в цепи "слаботочного" управления внешним устройством (если таковое имеется).



Технические характеристики:



Параметр	Значение
Электропитание, В	Сеть ~220 В , 50 Гц
Стабильность электропитания	От -15% до +10%
Потребляемая от сети мощность, Вт, не более	40
Интерфейс управления	Rebus-3 (3-пр)
Максимальная активная (реактивная) мощность нагрузки,- канал 1 , не менее- канал 2 , не менее.	1000 Вт (1000 ВА)1000 Вт (240 ВА)
Габаритные размеры, мм, не более	166,0 142,0 60,0
Условия эксплуатации:- температура окружающей среды- относительная влажность воздуха	от +5 до +40o Cдо 80% при 25o C

Габариты и вес изделий

Обратная связь с объектом управления осуществляется путем передачи по каналу Rebus3 (3-пр) информации:- о токе в нагрузки по сети 220 В, подключенной к выходу канала 1;- о состоянии логического уровня слаботочного выхода объекта управления (если таковой имеется) либо "сухого контакта", фиксирующего состояние объекта управления (канал 2).

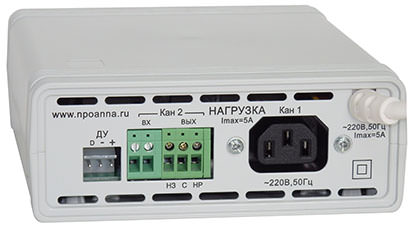

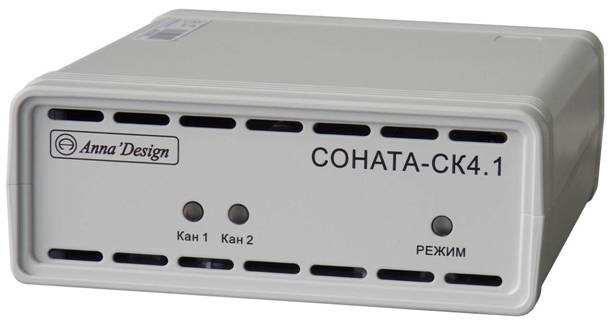

Внешний вид изделия "Соната-СК4.1" представлен на рис.1

При оценке возможности использовании блока сопряжения "Соната-СК4.1" для управления аппаратурой, не производимой ООО "Анна" необходимо учитывать ограничения по максимальным значениям токов и напряжений в зависимости от характера нагрузки (активной и реактивной составляющих).

 Для простого и безопасного подключения внешней аппаратуры к выходу "Канал 1" рекомендуется использовать Кабель сетевой 220 В (ID 837, в комплект поставки не входит, см рис 2.).

Примеры использования Изделия.

Задача 1. В контролируемой зоне установлен комплекс ТСЗИ, включающий в себя СВАЗ, аппаратуру защиты от ПЭМИН, размыкатели как защиту от электроакустических каналов утечки. Необходимо дополнить комплекс устройством блокирования сотовой связи. При этом должно сохраняться условие включения/выключения и контроля состояния комплекса с единого пульта.

Решение.Использование комплекса ТСЗИ 3095, включающего в себя блок сопряжения "Соната-СК4.1". Устройство подавления сотовой связи подключается к каналу 1 блока сопряжения "Соната-СК4.1" и включается/выключается вместе со всеми элементами комплекса с пульта "Соната-ДУ4.1". Контроль состояния устройства подавления сотовой связи осуществляется путем контроля тока в нагрузке канала 1.



Задача 2.Необходимо дополнить комплекс ТСЗИ возможностью блокировки входной двери при включении комплекса. Дверь оснащена электрозамком.

Решение.Подключение электрозамка к каналу 2 блока сопряжения "Соната-СК4.1".Настройка необходимых замкнутых и разомкнутых каналов осуществляется с помощью СПО "Камертон". В результате – при включении комплекса ТСЗИ срабатывает электрозамок, дверь блокируется. Контроль состояния осуществляется путем контроля состояния ответного «сухого контакта» объекта управления. (рис 3)
