Тестер интегральных схем Транзисторный тестер ИС, Спецификация: Тестовый разъем Host+3 SOP

1. Область применения: может тестировать серию 74ch, серию osmo, серию cd4000, серию hef400, серию 4500, операционные усилители, интерфейсные микросхемы, оптопары, автоматическую идентификацию транзисторов, идентификацию напряжения регулятора напряжения.
2. Интеграция более 1300 типов моделей данных микросхем и более 420 типов моделей данных транзисторов, охватывающих наиболее распространенные устройства общего назначения в пределах 24 контактов, что может значительно снизить нагрузку на техническое обслуживание и повысить эффективность работы.
3. Нажмите клавишу Enter, чтобы включить машину в первый раз и автоматически запустить самопроверку.Самотестирование определяет напряжение батареи и отображает его на экране более чем через две секунды.Когда напряжение батареи ниже 7 В, замените батарею, чтобы обеспечить точность измерения.Если нет сигнала тревоги, можно начать работу по измерению.
4. Объявление Nativead 10, теоретическое разрешение напряжения 5 В составляет 0,0048 В.
5. Из-за использования батареек для питания не подходит для измерения мощных тиристоров
6. Значение Зенера должно быть основано на фактическом измерении, а не только на номинальном значении.
7. Каталогом по умолчанию для инициализации является каталог поиска.
8. Различные режимы тестирования: режим 5 В, режим 3,3 В, автоматический режим.

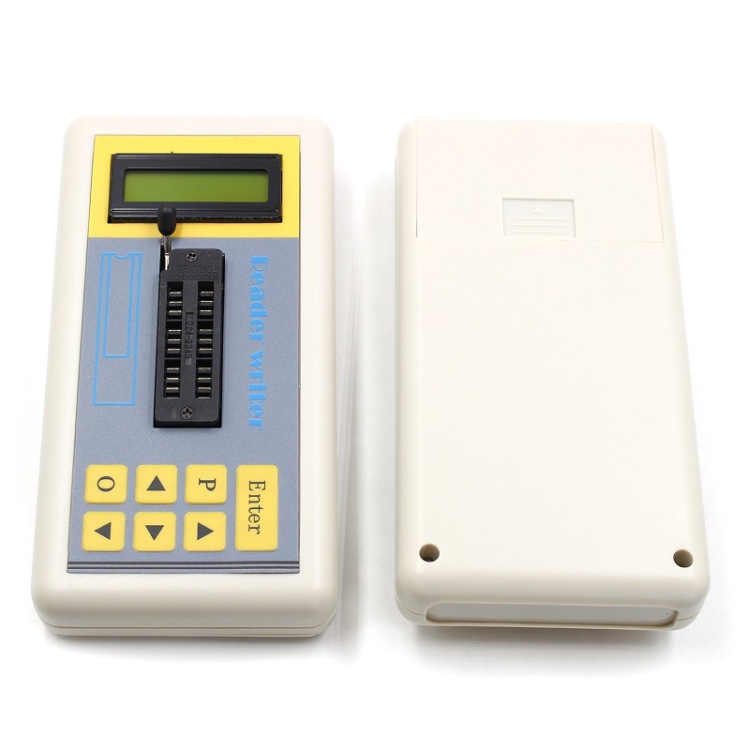

9. На панели есть семь кнопок, которые соответственно используются для клавиш вверх, вниз, влево, вправо и для набора текста, а также для горячих клавиш o, p.
10. Клавиши вверх и вниз используются для настройки каталога и изменения модели, а клавиши влево и вправо используются для перемещения курсора влево и вправо для выбора элемента, который необходимо изменить.
11. Клавиша ввода используется для смены машины и выполнения тестовой команды.
12. Используйте две батареи AA 1,5 В (не входят в комплект), нажмите Enter более 2 секунд, чтобы включить машину, и текущее напряжение батареи будет отображаться автоматически при включении машины.Когда заряд батареи слишком низкий, замените батарею.Слишком низкое напряжение повлияет на достоверность результатов теста.и автоматическое отключение защиты
13. Через 60 секунд бездействия он автоматически выключится.
14. Тестовое гнездо: узкое тело SOP16, среднее тело SOP20, широкое тело SOP24
Способ позиционирования устройства следующий:
1. Поместите микросхему и оптопару в верхнюю часть выравнивания, а 1-контактное гнездо выравнивания IC
2. Триод слева, в основном три слота
3. 13 и 14 штырьки регулятора ic размещены
Примечание. Последовательность контактов дисплея транзистора слева направо соответствует 10-футовому, 11-футовому, 12-футовому блоку ic (без встроенной батареи или адаптера).
