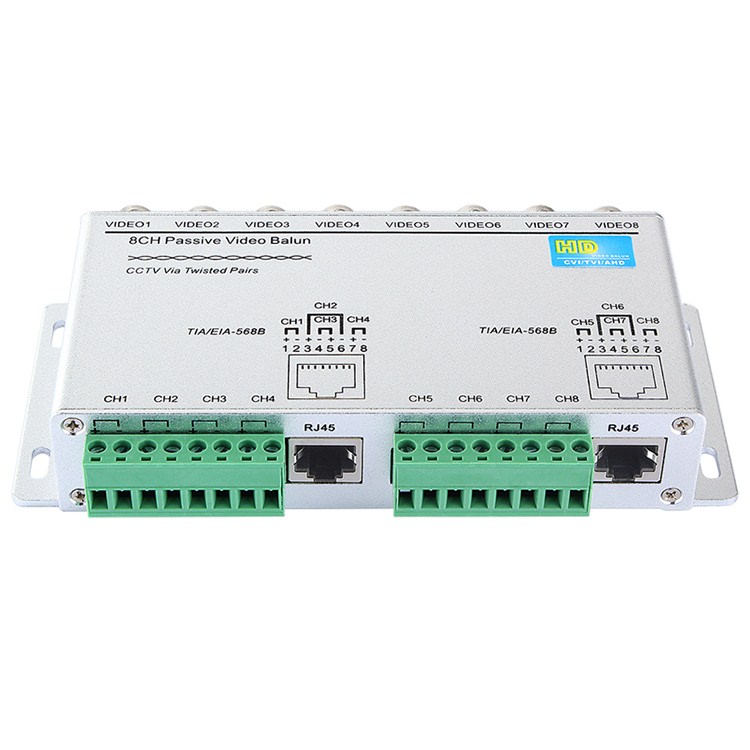

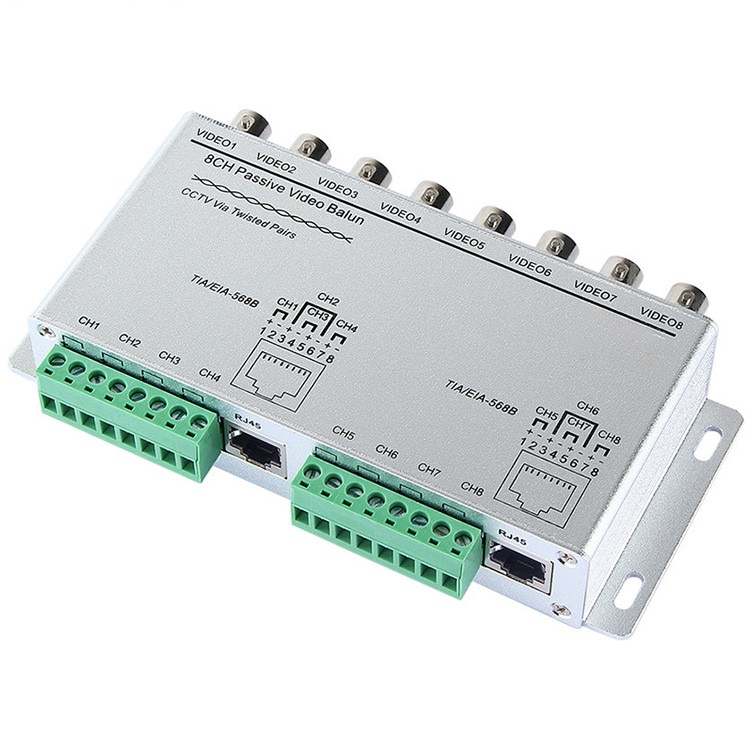

8-канальный пассивный видеоразъем UTP

Описание:

1) Принять другую передачу сигнала с превосходной способностью к помехам

2) Экономия затрат на проектный провод, каждая пара проводов витой пары передает один канал видеосигнала, а одна общая неэкранированная витая пара Cat-5 может одновременно передавать видеосигнал.

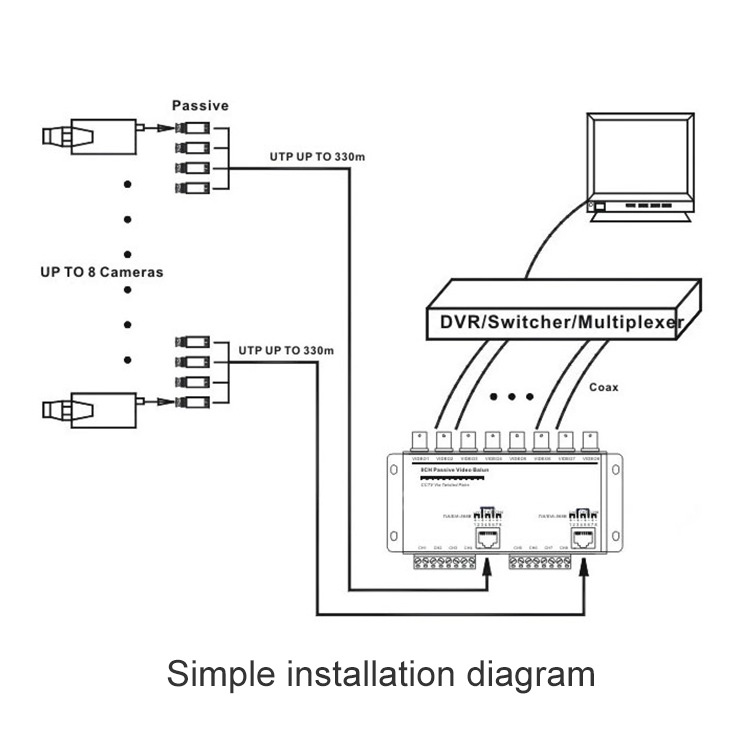

3) Полнодвижущееся видеонаблюдение на расстоянии до 330 м при использовании с любым пассивным видеопередатчиком UTP

4) До 1500 м с любым активным видеоприемником UTP

5) Не требует питания

6) Встроенная защита от переходных процессов

Техническая спецификация:

1) Частотная характеристика: DC-8 МГц

2) CMRR (коэффициент подавления синфазного сигнала): 60 дБ

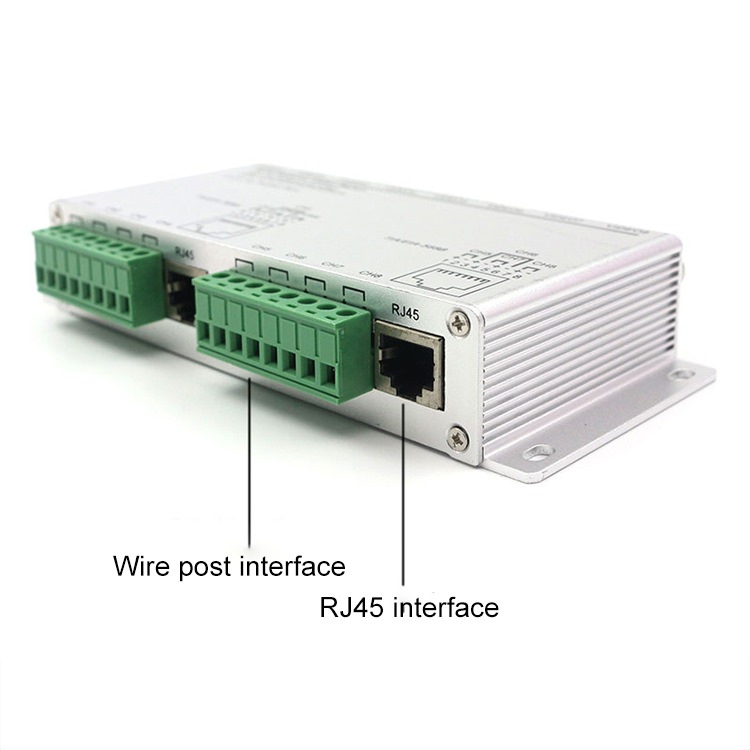

3) Импеданс: Терминал BNC: 75 Ом, клемма подключения: 100 Ом

4) Рабочая температура: -10 ° C - 70 ° C

5) Температура хранения: -30 ° C - 70 ° C

6) Применимо к системам NTSC, PAL, SECAM и CCIR.

7) Источник питания: 12 В постоянного тока (макс .: 50 мА)

8) Характеристическое сопротивление: 100 Ом ± 20 Ом

9) Сопротивление контура постоянного тока: 18 Ом / 100 м

10) Дифференциальная емкость: 62 пФ / м (максимум)

11) Размер: 157x65x29 мм

12) Вес: 167 г
