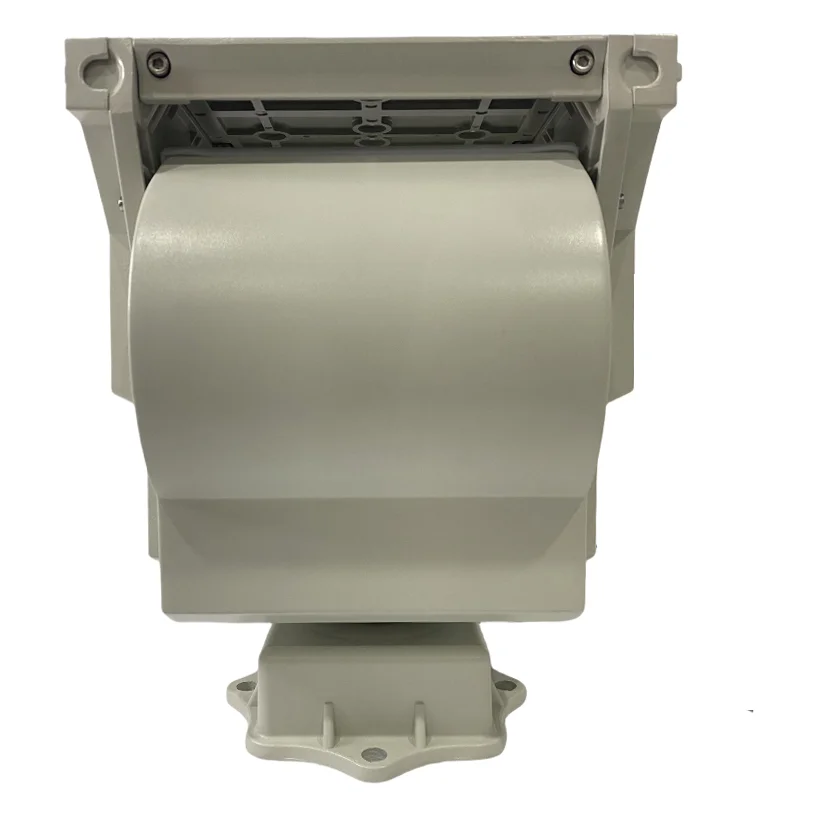

16 ~ 20 кг моторизованная головка с панорамированием и наклоном, подходит для позиционера антенны с панорамированием, камера Pptz, блок панорамирования радара и другая интеграция

Технические характеристики
Модель
Серия EFPTZDU51
Макс.Загрузка
16 ~ 20 кг
Режим подшипника
Верхняя нагрузка/(совместимость с боковой нагрузкой)
Режим вождения
Червячный редуктор, гибридный привод ремня ГРМ
Угол панорамирования
0°～360°
Угол наклона
-75°~40° -40°~40° Опционально
Скорость панорамирования
0.1°～60°/Сили 0,01°～60°/С
Скорость наклона
0.1°～30°/Сили 0,01°～30°/С
Предустановленная точность
±0.1°,[Настраиваемый ±0,01°]
Предустановка
200
Авто круиз
Поддержка
Интерфейсный
RS485, опционально RS422
Протокол
Пелко_Д
Скорость передачи данных
9600
Адрес
1
Нижний кабель
24 В переменного тока*1, RS485*1, RJ45*1, GND*1; дополнительные другие линии могут быть настроены по требованию.
Верхний кабель
24 В переменного тока*1, постоянный 12 В*1, RS485*1, RJ45*1 GND*1;Дополнительные другие линии могут быть настроены по требованию
Угол возврата
Поддержка
Диапазон входного напряжения
24 В переменного тока ±20% 50/60 Гц; 80 Вт
Рабочая температура
-35 ~+65
Рабочая влажность
<90% относительной влажности
Молниезащита
Диапазон входного напряжения питания 4000 В, связь и видеосигнал 2000 В.
Степень профилактики
Стандартная конфигурация IP66; Дополнительная обработка против солевого распыления
Вес
13кг
Размер
249мм×230мм×305мм
Размер
Модель заказа
Модель
Загрузка
/Кг
Угловой диапазон
Диапазон скоростей
Предустановленная точность
Угловая обратная связь
Верхняя розетка
Нижний кабельный вход
Сковорода
Наклон
Сковорода
Наклон
JSA-EFPTZDU5116
16
0°~360°
-75°~40°
0.1°～60°/С
0.1°～30°/С
±0.1°
Запрос на обратную связь
РС485*1
24 В переменного тока*1
12 В постоянного тока*1
GND*1
RJ45*1[100Мб]
РС485*1
24 В переменного тока*1
GND*1
RJ45*1[100Мб]
JSA-EFPTZDU5120
20
-40°~40°
JSA-EFPTZDU51H16
16
0°~360°
-40°~40°
0.01°～60°/С
0.01°～30°/С
±0.01°
Настройка проекта
На основе этой стандартной модели мы можем настроить диапазон угла панорамирования или наклона, нижний входной кабель, верхний выходной кабель, программное обеспечение и т. д.в соответствии с индивидуальными потребностями заказчика.
