RF elements 30° Sector HG3-TP-S30

Артикул: HG3-TP-S30

(0)

33 630 ₽ за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Все способы оплаты Можно оформить в кредит

Подробнее о доставке

Основные характеристики

Артикул

HG3-TP-S30

Производитель

RF elements

Описание
Отзывы и вопросы

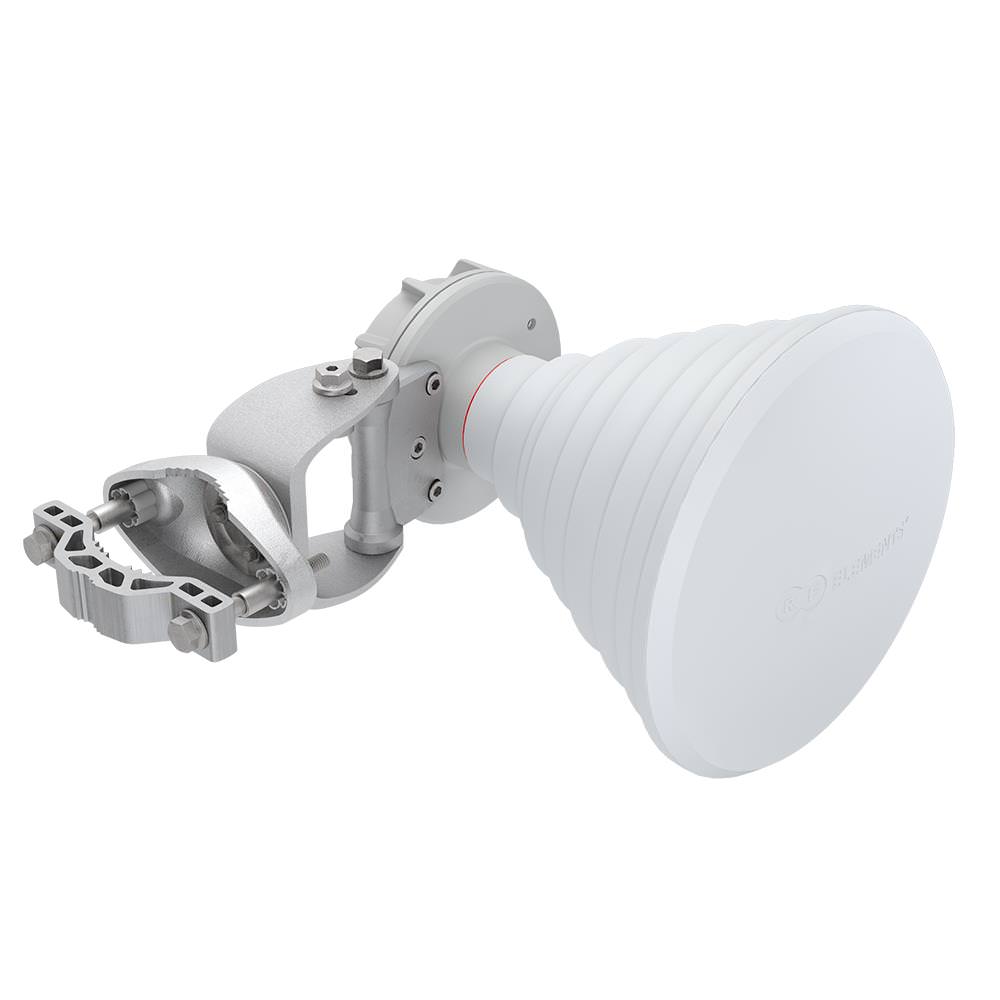

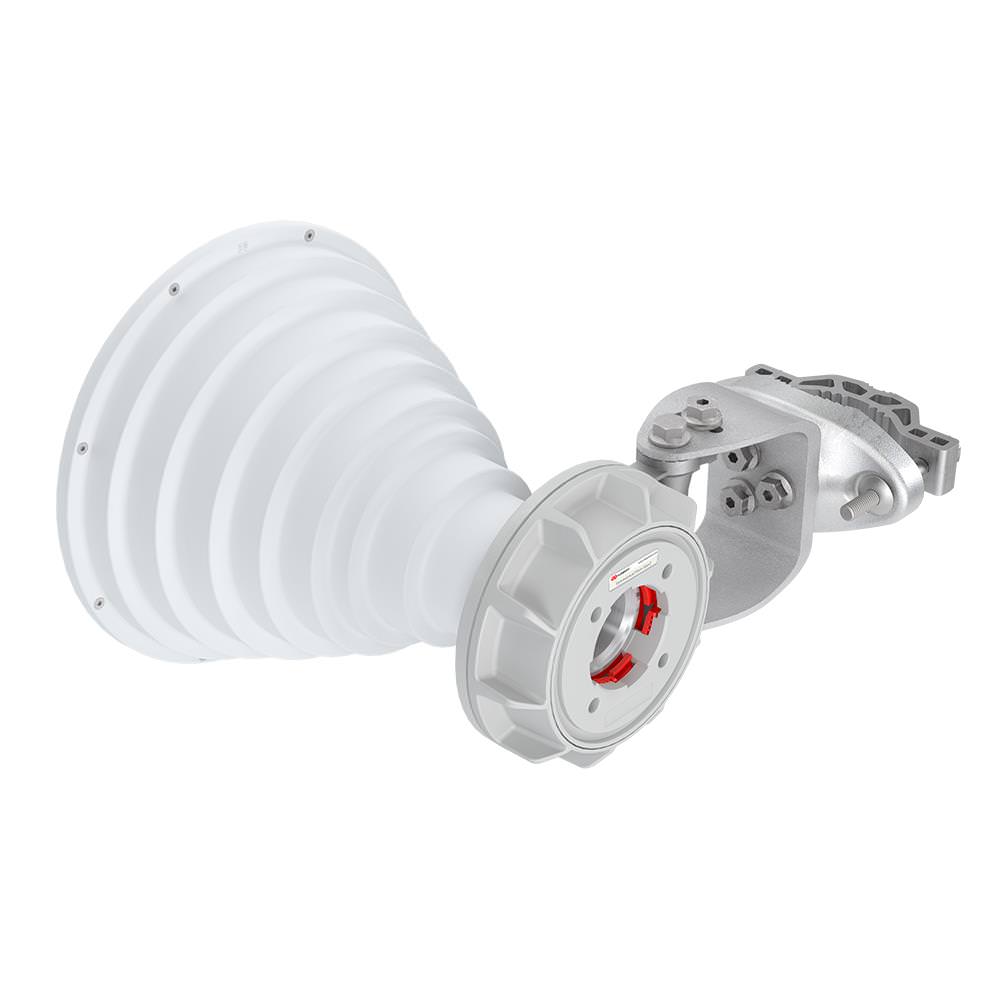

Описание RF elements 30° Sector HG3-TP-S30

Симметричная секторная антенна с уникальной радиочастотной производительностью, оснащённая быстрозажимным волноводным разъёмом TwistPort. Она подавляет воздействие боковых лепестков и обладает чрезвычайно низким обратным излучением. Нет необходимости бороться с нежелательным сигналом, не нужно никаких дополнительных отражателей и защитных корпусов. Устройство идеально подходит для объединённых инсталляций с высокими требованиями совместного размещения.

TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.

Антенна поставляется уже в собранном виде, будучи готовой к развёртыванию сети. Установка очень проста. Вам потребуется всего один инструмент.

Устройства линейки обеспечивают рекордную масштабируемость радиосистем. Широкий спектр моделей антенн с направленностью от 30° до 90° удовлетворяет любые требования.

Другие модели:

Sector HG3-TP-S30
Sector HG3-TP-S40
Sector HG3-TP-S50
Sector HG3-TP-S60
Sector HG3-TP-S70
Sector HG3-TP-S80
Sector HG3-TP-S90

О различных аспектах использования этих антенн читайте в нашей статье «Вопросы и ответы: симметричные секторные антенны RF elements».

Технические характеристики

Разъём антенны	TwistPort — Быстрозажимной волноводный разъём
Тип антенны	Рупорная
Материал	УФ-стойкий ABS-пластик, поликарбонат, полипропилен, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Допустимый диаметр мачты	30–90 мм
Температура окружающей среды рабочая	-30.. +55 °C
Вес	1.9 кг — одно устройство 3.3 кг — одно устройство, включая упаковку 17.4 кг — коробка, включающая в себя 5 устройств
Размеры	345 х 284 х 217 мм — устройство 412 х 277 х 234 мм — устройство в упаковке 1190 х 440 х 300 мм — коробка, включающая в себя 5 устройств
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	44 Н при 160 км/ч
Максимальный угол наклона	± 25°
Рабочий диапазон	5180–6400 МГц
Усиление	18.4 дБи
Коэффициент обратного излучения	37 дБ
Угол излучения в горизонтальной плоскости -3 дБ	Г 21° / В 21°
Угол излучения в вертикальной плоскости -3 дБ	Г 21° / В 21°
Угол излучения в горизонтальной плоскости -6 дБ	Г 30° / В 30°
Угол излучения в вертикальной плоскости -6 дБ	Г 30° / В 30°
В горизонтальной плоскости при вертикальной / горизонтальной поляризации
В вертикальной плоскости при вертикальной / горизонтальной поляризации
График усиления при горизонтальной / вертикальной поляризации
