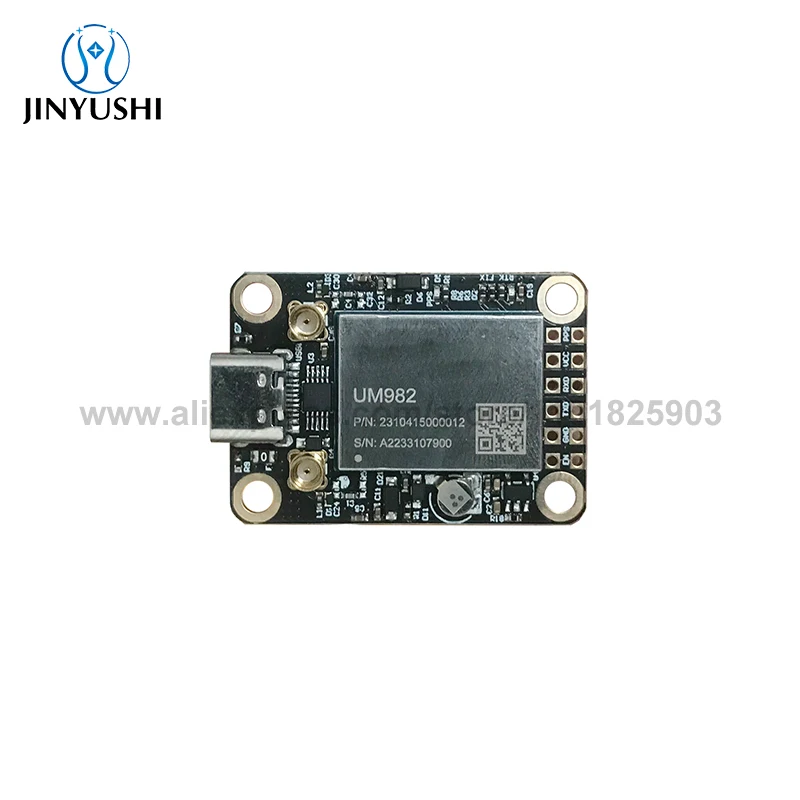

EM-982D1 GNSS RTK Base Rover Station OEM, комплект разработки USB Type C, плата GPS Beidou Glonass Galileo UM982

Технические характеристики UM982
Канал
1408 каналы на основе туманности
Частота
GPS L1C/A, L2C, L2P(Y), L5
BDS B1I, B2I, B3I, B1C *, B2b *
ГЛОНАСС G1, G2
Galileo E1, E5a, E5b, E6 *
QZSS L1C/A, L2C, L5
SBAS L1C/A
Позиционирование в одной точке (среднеквадратичное)
По горизонтали: 1,5 m
По вертикали: 2,5 m
DGPS (среднеквадратичное значение)
По горизонтали: 0,4 m
По вертикали: 0,8 m
RTK (среднеквадратичное значение)
По горизонтали: 0,8 см + 1ppm
По вертикали: 1,5 см + 1ppm
Точность наблюдения (среднеквадратическое значение)
BDS
GPS
ГЛОНАСС
Галилео
Код B1I/L1 C/A/G1/E1
10 см
10 см
10 см
10 см
Несущая фаза B1I/L1C/A/G1/E1
1 мм
1 мм
1 мм
1 мм
Код B2I/L5/E5a/E5b
10 см
10 см
10 см
10 см
Несущая фаза B2I/L5/E5a/E5b
1 мм
1 мм
1 мм
1 мм
Код B3I/L2P(Y)/L2C/G2
10 см
10 см
10 см
10 см
Несущая фаза B3I/L2P(Y)/L2C/G2
1 мм
1 мм
1 мм
1 мм
Точность курса
0,1 °/1 м базовая линия
Точность времени
20 нс
Точность скорости (среднеквадратичное значение)
0,03 m/s
Холодный старт
<30 с
Время инициализации
<5s (типично)
Надежность инициализации
>99.9%
Скорость обновления данных
Двойная антенна 20 Гц (RTK + заголовок)
20 Гц вывод необработанных данных
Дифференциальные данные
RTCM V3.X
Формат данных
NMEA 0183, единокора
Физические характеристики
Упаковка
48 контактов LGA
Размер
16,0 × 21,0 × 2,6 мм
Вес
1,82 ± 0,03g
Экологические характеристики
Рабочая температура
-40 C ~ + 85 C через
Температура хранения
-55 C ~ + 95 c втроем
Влажность
95% без конденсации
Вибрация
GJB150.16A-2009, MIL-STD-810F
Шок
GJB150.18A-2009, MIL-STD-810F
Коммуникационный интерфейс
3 × UART (LVTTL)
1 × I2C *
1 × может * (поделитесь контактом с UART3)
Примечание: элементы, отмеченные *, поддерживаются только определенной прошивкой.
Антенна GNSS (HA-901A):
Антенна
天线结构
Патч архитектура
四臂螺旋结构
(Квадрифилярная спираль)
支持卫星信号
Поддерживаемые диапазоны сигналов позиционирования
GPS: L1/L2/L5
ГЛОНАСС: L1/L2/L3
BDS: B1/B2/B3
Galileo: E1/E5/E6
L-диапазон
Пиковое усиление *
2,5 ДБИ
Поляризация
(RHCP)
天线轴比@天顶
Осевое соотношение @ Зенит
1,5 дБ
水平面覆盖角度
Азимутальное покрытие
360°
特性阻抗
Сопротивление
50 Ом
Диапазон частот
1164 МГц ~ 1278 МГц
1525 МГц ~ 1615 МГц
Выигрыш *
35 ± 3,0 дБ (тип. @ 25 C)
, Изменение задержки группы
5 нс
Уровень шума *
1,5 дБ @ 25 с, тип.
Выход VSWR
1,8: 1 тип. 2,0: 1 Макс
Рабочее напряжение
3,0 ~ 6,0 V постоянного тока
Рабочий ток
45 мА
机械结构与环境特性
Механические и экологические
天 измерение
见附图
Разъем
SMA-J ()
天 radрадом
АБС + ПК
Вес
29 г
Метод крепления
通过底部3颗螺丝
Рабочая температура
－40 ～＋85
Температура хранения
－45 ～＋85
Влажность
95% без конденсации
件 водонепроницаемый
IP67
:, IP67
寸(± 0,3 мм)
Посылка 1:
Только плата UM982 * 1
Упаковка 2:
Плата UM982 * 1
Кабель 50 см от MMCX до SMA женский * 2
HA-901A антенна GNSS * 2
