Ubiquiti EdgePoint S16

Описание Ubiquiti EdgePoint S16

Коммутатор второго уровня (линейки EdgeMAX) с некоторыми возможностями третьего. Специально разработан для решения проблемы низкого качества инсталляций провайдерского оборудования. Сочетает функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания.

Одной из особенностей устройства является FiberProtect (технология усиленной защиты волокон), которая значительно сокращает сбои, вызванные электростатическими разрядами, электромагнитные помехи, заметно повышает качество сигнала при передаче данных и объединяет несколько участков, построенных с помощью медного провода, в один оптический для создания подключений на большие расстояния.

Один такой компактный коммутатор прекрасно устраняет помехи, а также необходимость в установке дорогих шкафов, постороннего оборудования и поддержке дополнительного обслуживания.

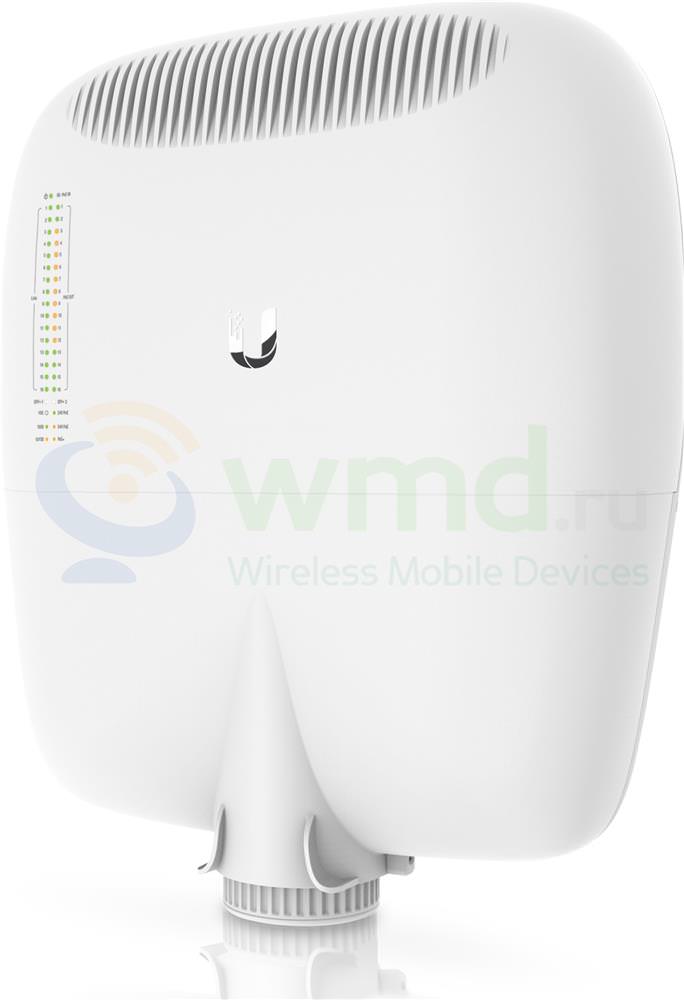

Прочный корпус отлично приспособлен для наружного использования, что позволяет ему выдерживать ветровые нагрузки, а также дождь и снег. При этом кабели питания и оптоволоконный кабель можно проложить в изоляционной трубке, которая надёжно крепится к специальному вводу устройства EdgePoint. При желании, изоляционную трубку можно поменять на свою собственную.

Агрегация второго уровня обеспечивает резервирование и повышенную производительность для наружных беспроводных связей.

Устройство EdgePoint S16 может быть запитано посредством 54 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE, а само способно раздавать 24 / 54 В Passive PoE для питания всех продуктов Ubiquiti, в том числе линейки airFiber и airMAX.

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Он доступен через сетевой порт и веб-браузер и обеспечивает пользователя простым и понятным управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

EdgePoint S16 предлагает продвинутые функции, включающие в себя:

• MSTP/RSTP/STP
• VLAN, приватный VLAN, голосовой VLAN
• Агрегирование каналов
• DHCP Snooping, IGMP Snooping
• TACACS+, RADIUS, 802.1X, MAC фильтрация, ACL
• Статическая маршрутизация и на основе политик

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться преимуществами конфигурации и мониторинга дополнительных функций для продвинутых пользователей. Интерфейс командной строки доступен через последовательный консольный порт, SSH и Telnet.

Конструкция

EdgePoint S16 имеет 16 портов RJ45 Ethernet и 2 порта SFP+.

• Опции питания;
  • Клеммное питание 54 В DC, 6 A;
  • Два способа питания (через клемму или порт Ethernet).

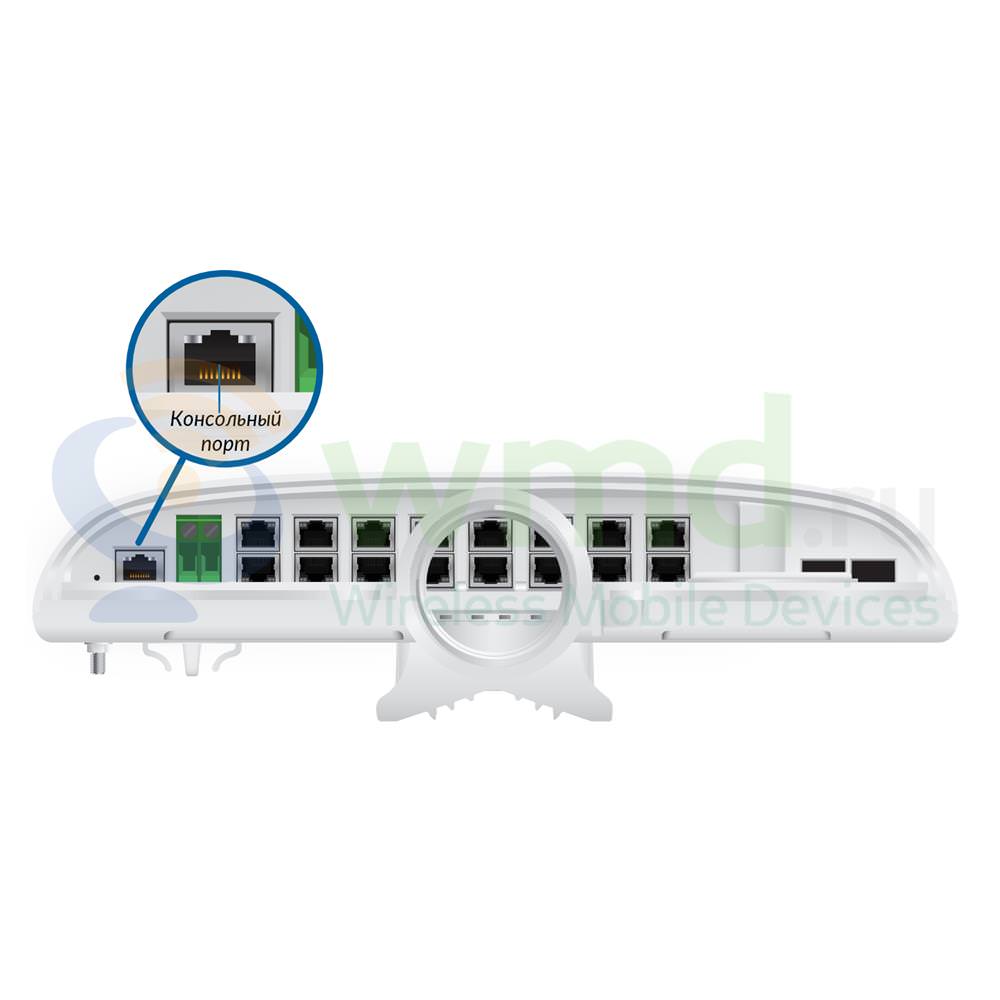

• 1 консольный порт;
• Порты данных;

  • 16 портов RJ45;
  • 2 порта SFP+.

16 портов RJ45 с поддержкой PoE:

• Питание или раздача;
  • 2 порта с двумя опциями: 54 В, 1.5 A Passive PoE Input или 54 В or 24 В, 1.4 А Passive PoE Output.

• Раздача PoE;
  • 2 порта 54 В или 24 В, 1.4 A Passive PoE .
  • 12 портов PoE+ или 24 В, 0.7 A Passive PoE .

.

Защита кабеля

• Снятие напряжения оптоволоконных кабелей при помощи специального фиксатора;
• Изоляционная трубка и возможность устанавливать собственную изоляцию (дополнительная изоляция не входит в комплект поставки);
• Прорези под кабельные стяжки (в комплект поставки стяжки не входят).

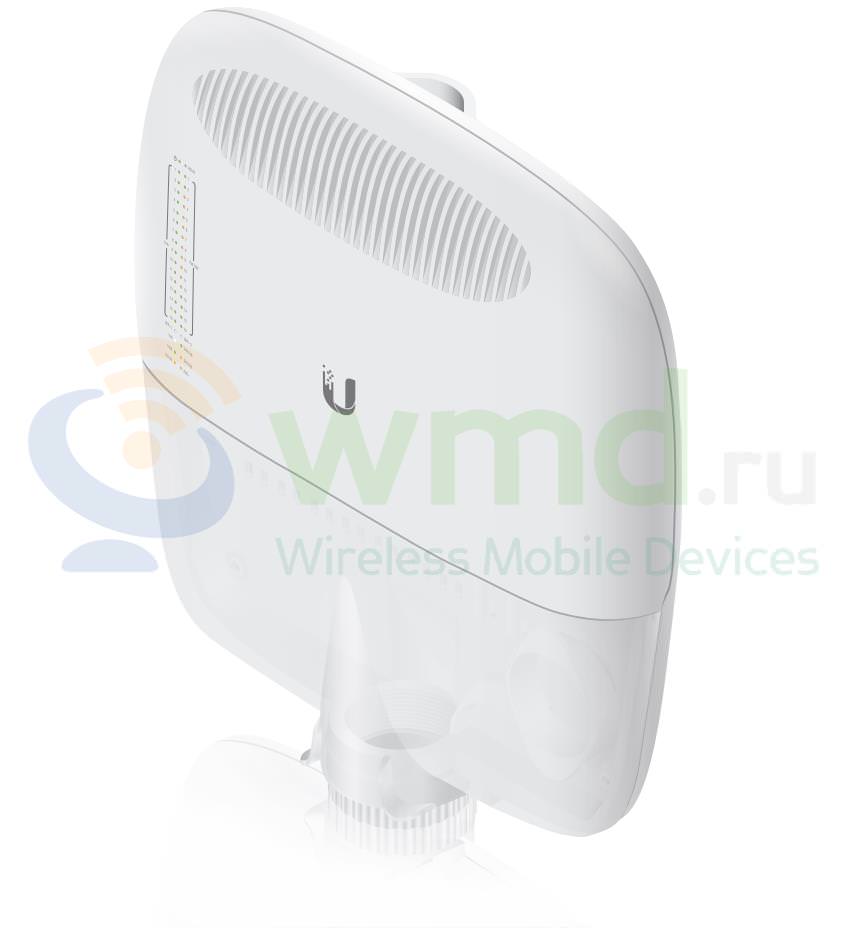

Задняя панель

• Крепёжная лента, облегчающая установку устройства;
• Слот для подключения PicoStation M2 HP (не входит в комплект) для обеспечения беспроводного управления;
• Монтаж на мачту (крепёж на стену также в комплекте);
• Выход заземления.

Технические характеристики

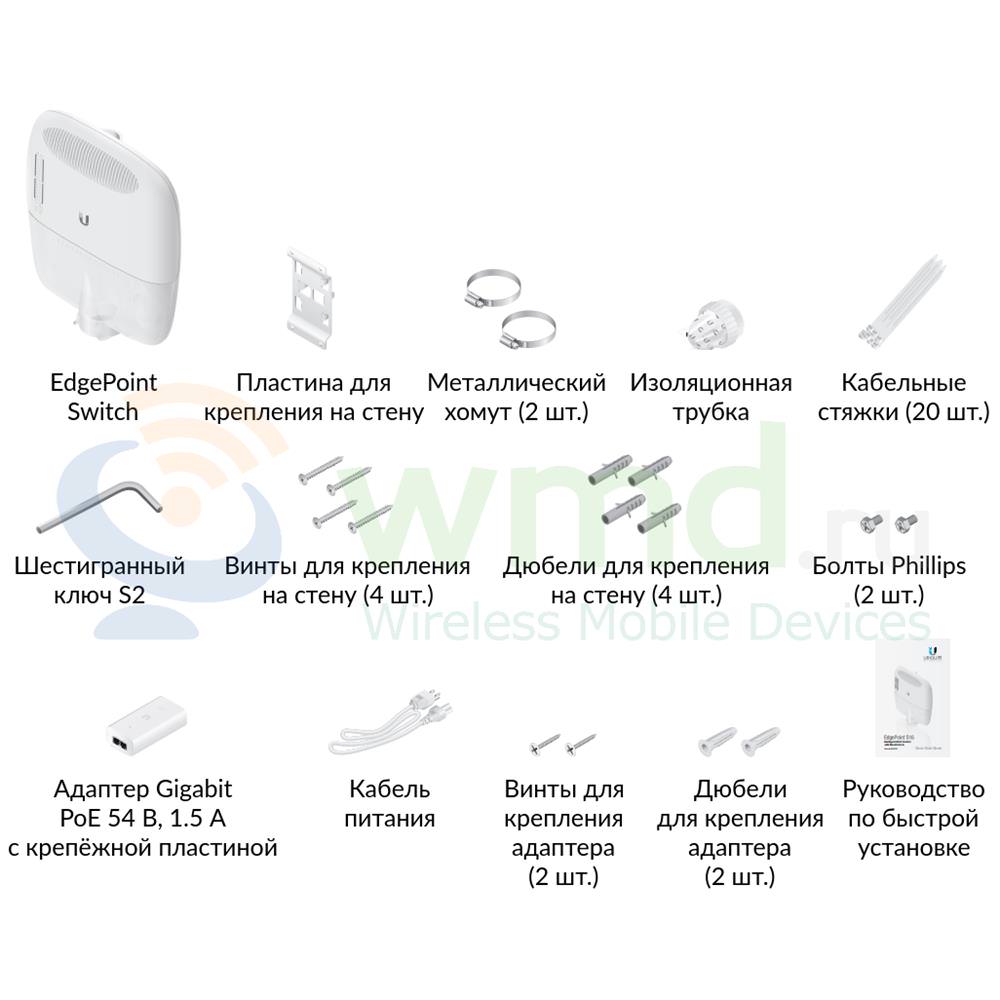

Комплект поставки
