RF elements StationBox XL CARRIER CLASS 2.4 GHz

Описание RF elements StationBox XL CARRIER CLASS 2.4 GHz

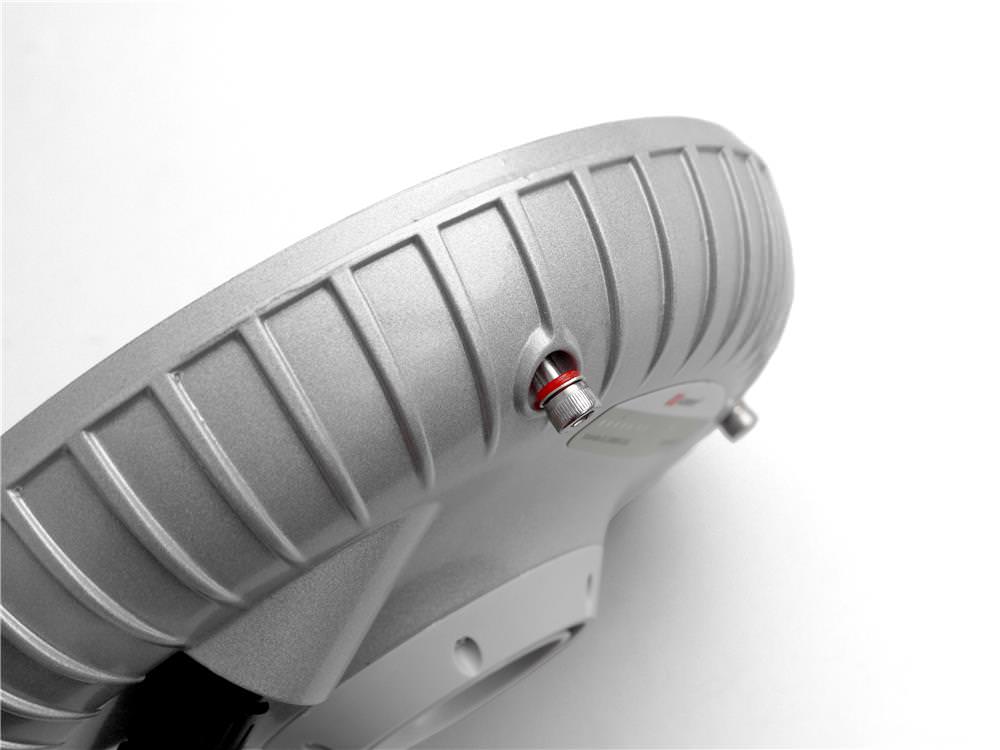

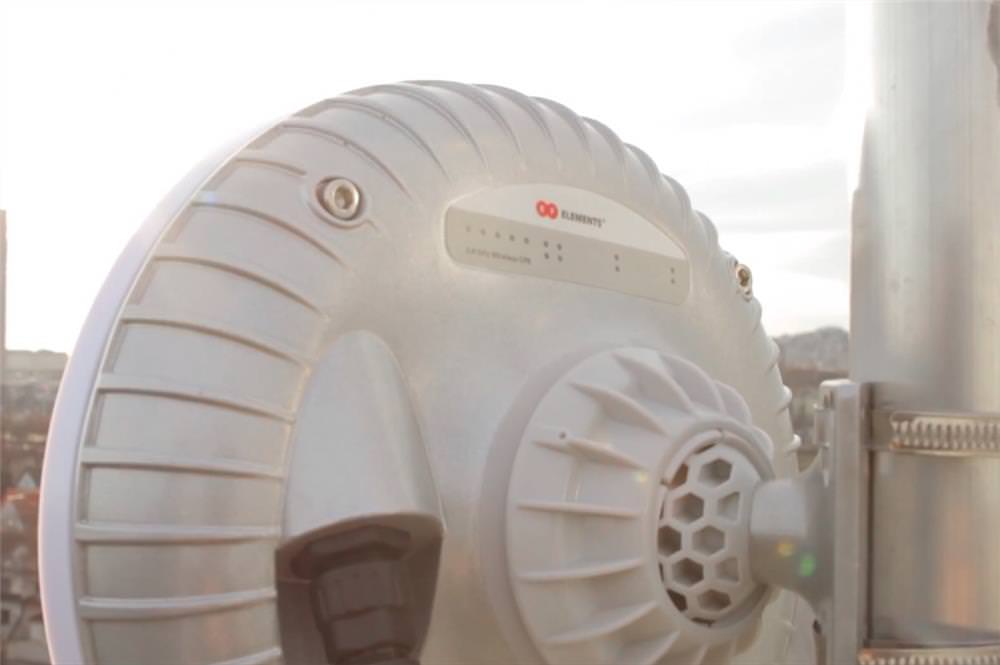

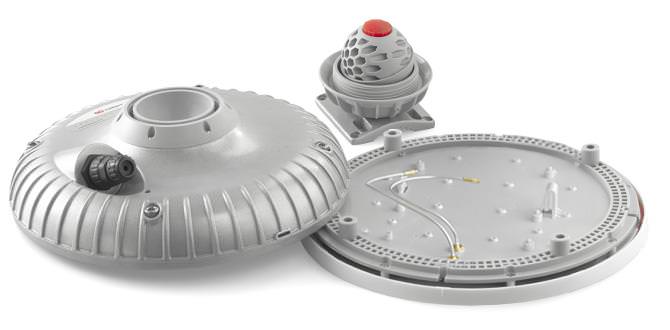

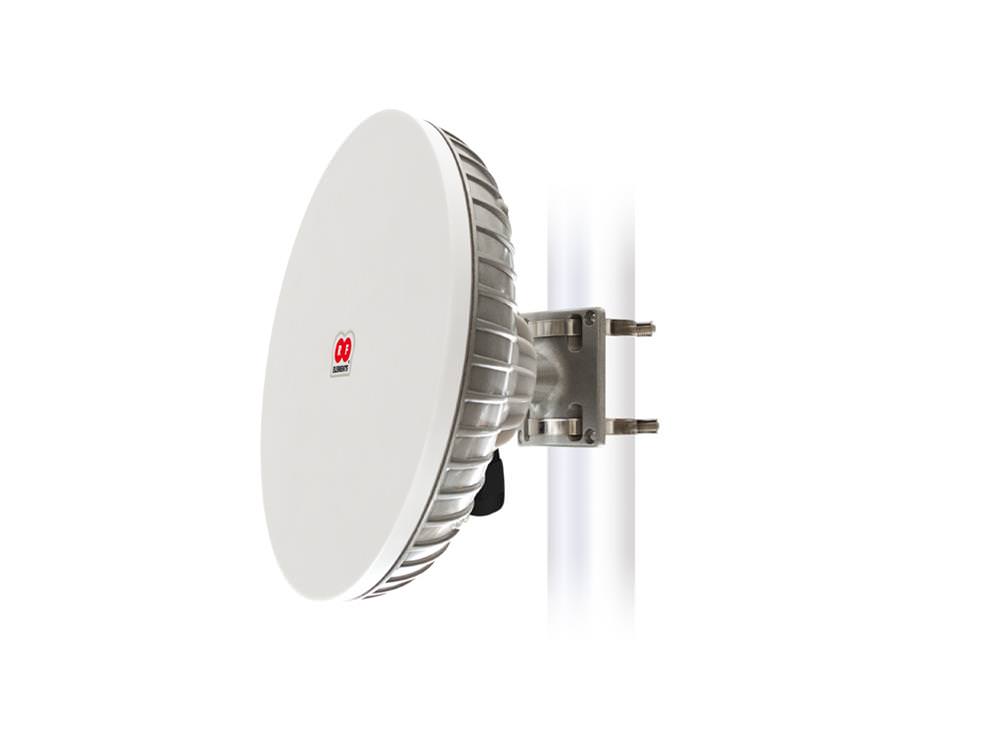

Чтобы отвечать самым высоким стандартам, основная часть корпуса выполнена из алюминия, а центральный колпак из высококачественного пластика, устойчивого к УФ лучам. Крепление к мачте или стене осуществляется с помощью фирменного кронштейна NanoBracket® 3-Axis, которое позволяет поворачивать корпус по трем осям с помощью шарового шарнира со специальной системой быстрой фиксации. Встроенная антенна с высоким усилением совместно с платами компании Mikrotik идеально подходит для клиентского устройства. Кронштейн выполнен из литого алюминия, крепеж из стали, а корпус выполнен по стандарту IP65, что в совокупности позволяет устройству противостоять суровым погодным условиям. StationBox® XL CARRIER CLASS специально проектировался для работы с платами от компании Mikrotik серии RB91x, RB71x и RB41x со встроенными радиомодулями. Установка платы не требует инструментов и занимает всего несколько секунд. После установки платы в корпус LED индикаторы остаются видимыми.

Характеристики корпуса

Характеристики антенны

Рабочий диапазон	2400 - 2485 МГц
Усиление	Г13.7 / В 13.1 дБи
Поляризация	Двойная линейная (горизонтальная и вертикальная), MIMO 2x2
Угол излучения в горизонтальной плоскости -3 дБ	Г 31° / В 34°
Угол излучения в вертикальной плоскости 3 дБ	Г 34° / В 32°
Угол излучения в горизонтальной плоскости -6 дБ	Г 43° / В 48°
Угол излучения в вертикальной плоскости 6 дБ	Г 47° / В 45°
Коэффициент обратного излучения	22 дБ мин.
Кросс-поляризационная развязка	Г 28 дБ / В 23 дБ
Входной импеданс	50 Ом
Максимальный КСВН	1.8
КСВН в среднем	1.5
Развязка между портами	22 дБ
Коннектор антенны	2 встроенных гибких пигтейла с разъемом MMCX
В горизонтальной плоскости при горизонтальной поляризации
В горизонтальной плоскости при вертикальной поляризации
В вертикальной плоскости при горизонтальной поляризации
В вертикальной плоскости при вертикальной поляризации
График усиления при горизонтальной поляризации
График усиления при вертикальной поляризации

Комплект поставки
