Nanovna-H4 4-дюймовый полный вид ЖК-экран 50 кГц-1,5 ГГц VNA HF VHF UHF UV Vector Network Analyzer

1. Используется 4-дюймовый ЖК-экран. Из-за большего экрана есть больше пространства PCB для установки компонентов и батарей
2. Используйте независимый насос зарядки для питания микшера и добавляют конденсаторы тантала, что может дополнительно уменьшить шум питания.
3. Для того, чтобы упростить гиков создавать больше возможностей, UART1 и PC14, интерфейсы PC15 нарисованы на печатной плате, что удобно для расширения DIY
4. Оболочка ABS, может эффективно защищать разъемы и кнопки SMA
5. Добавлена ​​DC DIMMING, его можно увидеть более четко при использовании на открытом воздухе, и удобнее использовать в помещении.
6. Оптимизировали мост, чтобы в полной мере использовать гармоники SI5351. Теперь 5-я гармоника может быть использована для измерения до 1,5 ГГц;
7. Когда используется фундаментальная волна, выходной уровень CH0 увеличивается до 0 дБМ, а измерение отражения более точнее;
8. Решить предыдущую аномальность Нановна-Н около 6 МГц
9. Переработанная цепь управления питанием дополнительно снижает шум мощности, уменьшает интерференцию мощности USB, уменьшает ток зарядки и защищает аккумулятор
10. Оптимизированная планка PCB, размещение батареи 1950 мАч, более 8 часов использования

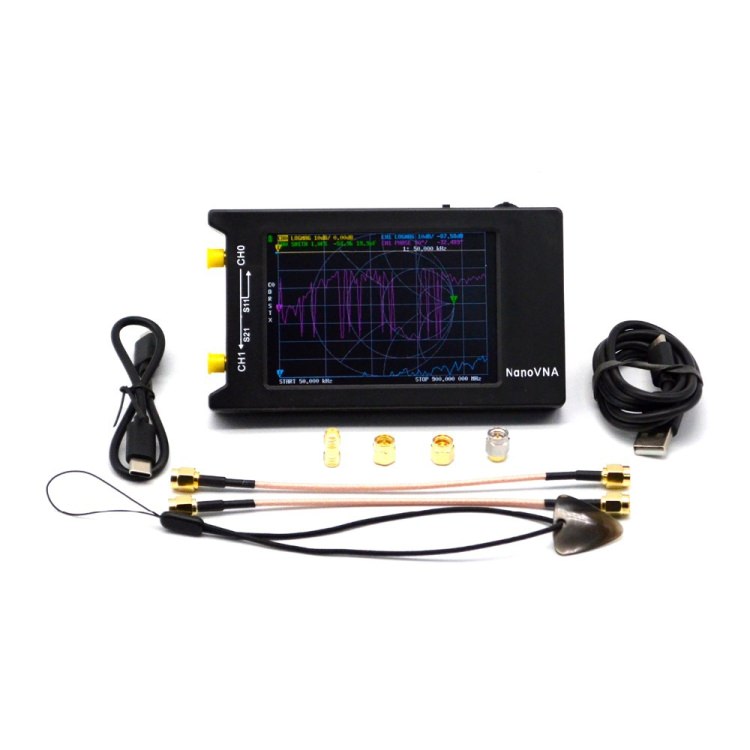

товарная накладная:
1. Nanovna Host X 1 (включая 4-дюймовый сенсорный экран, батарею 2000 мАч)
2. 15 см SMA мужчина для мужчин RG316 RF кабель X 2
3. SMA женщина к женскому разъему X1
4. SMA простой калибровочный комплект короткий х1
5. SMA Простой калибровочный комплект Открыть X1
6. SMA Простой калибровочный комплект нагрузки X1
7. Кабель данных USB Type-C X1
8. Тип-C на Type-C X1 поддерживает соединение с большинством телефонов Android
9. Один выбор
